COFA

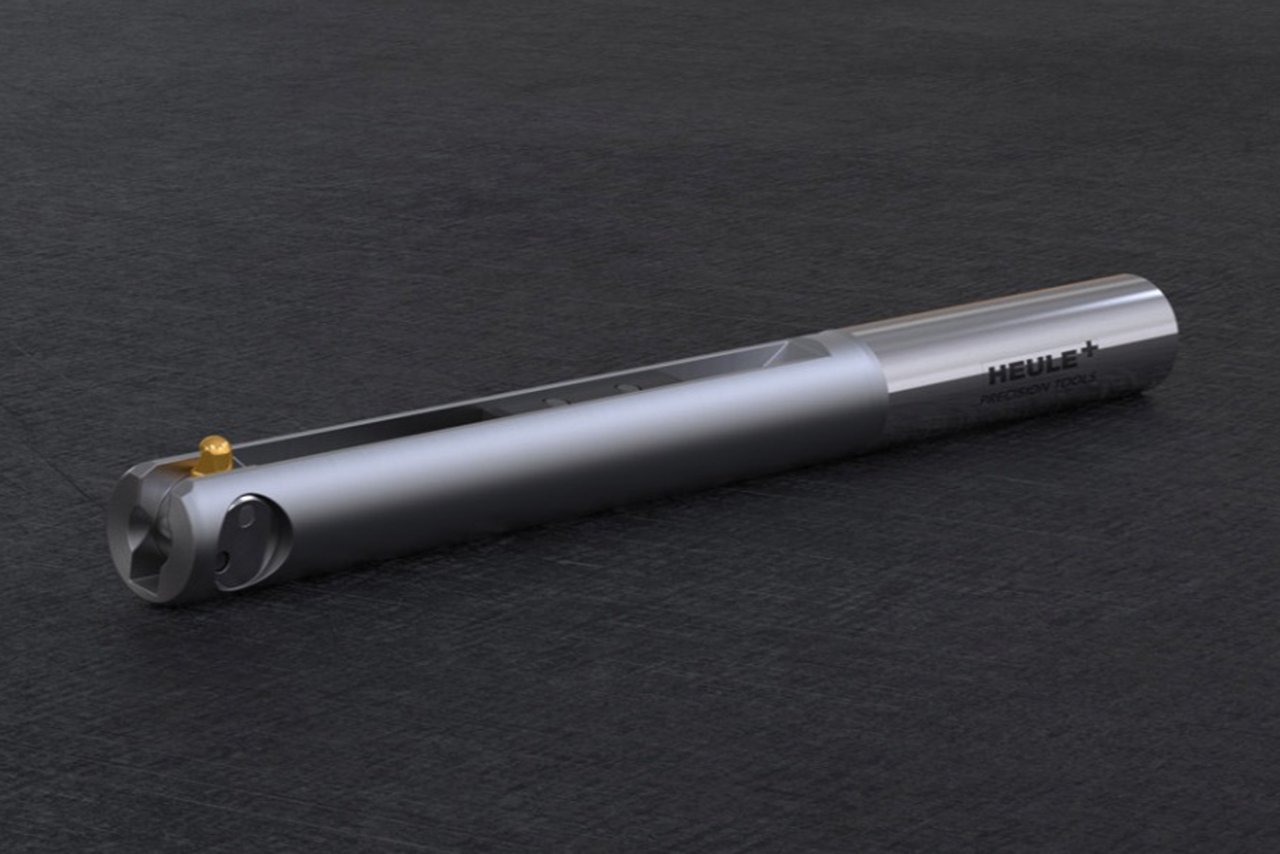

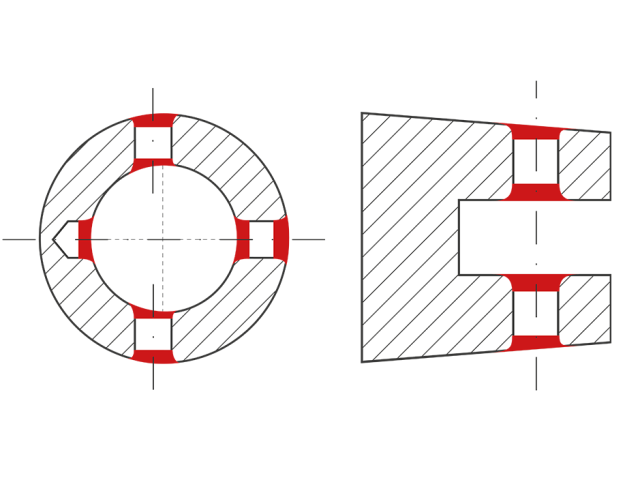

COFA avgrader for- og bakkanten av hull i én operasjon, uten å snu arbeidsstykket eller stoppe spindelen. Det fjærbelastede skjæret følger også skrå og ujevne kanter og gir en radiusformet avgrading.

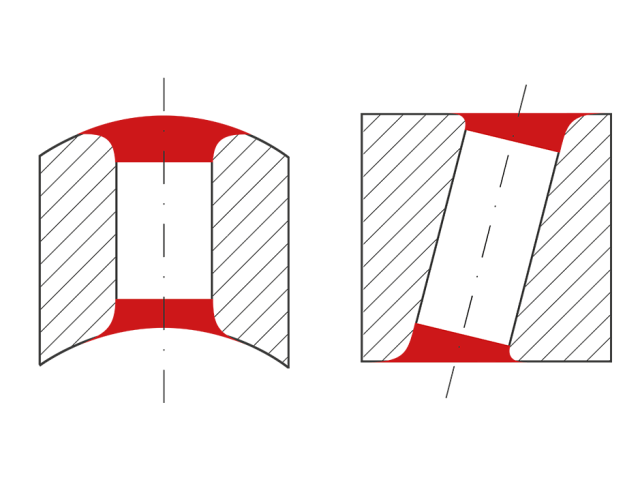

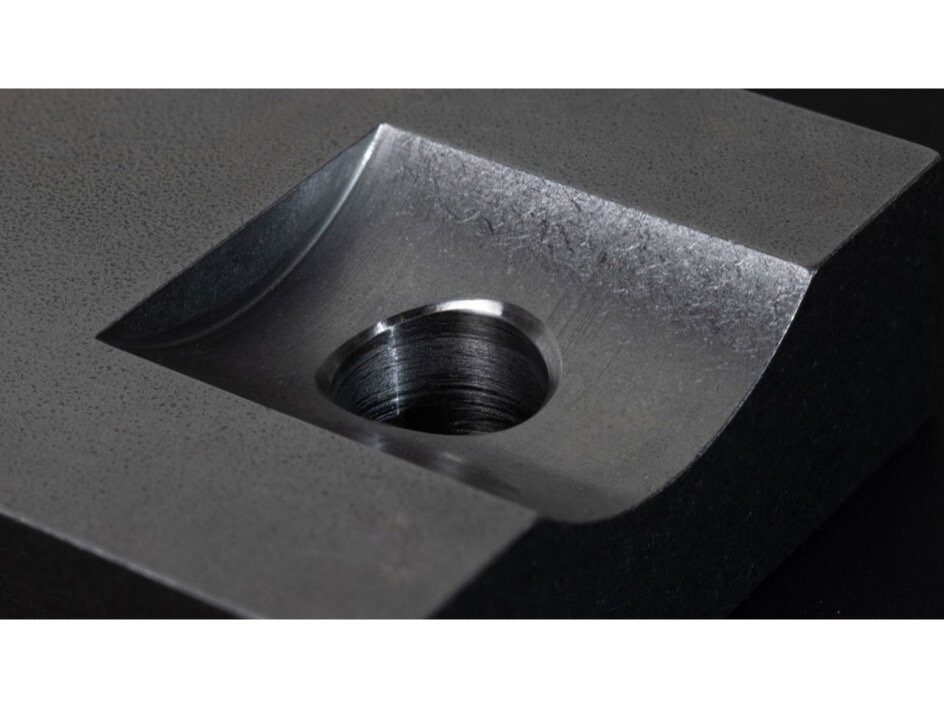

Følger kanten – også på støpte deler
Skjæret er fjærbelastet og følger ujevne kanter, for eksempel i rør. Resultatet blir jevnt også når høyden varierer på grunn av støpetoleranser.

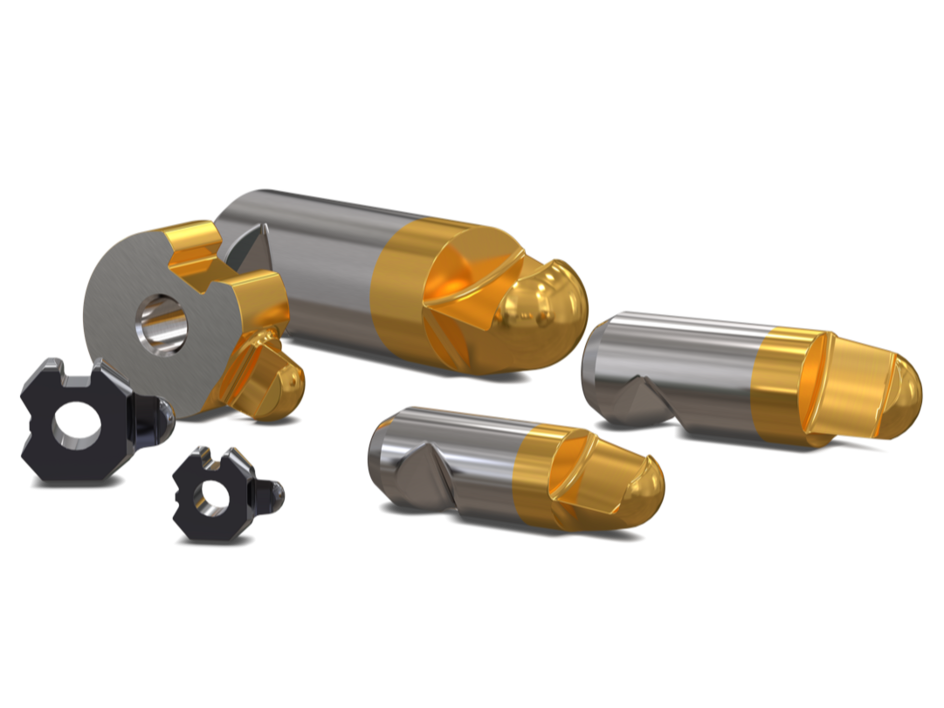

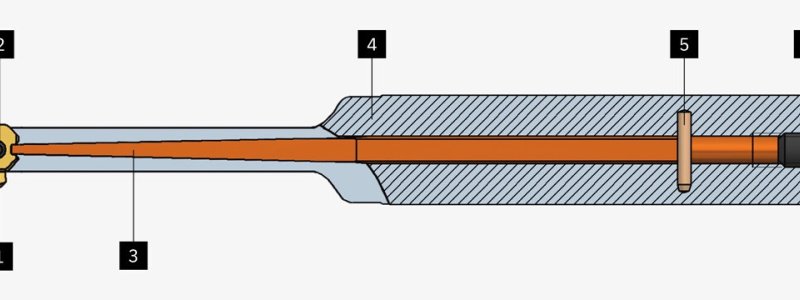

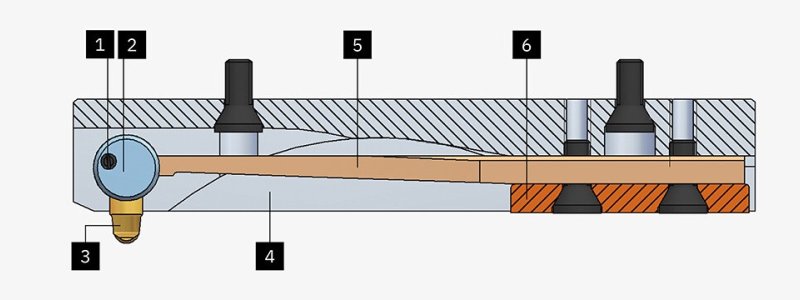

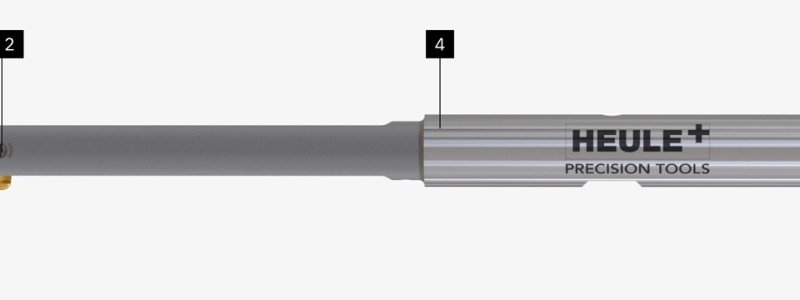

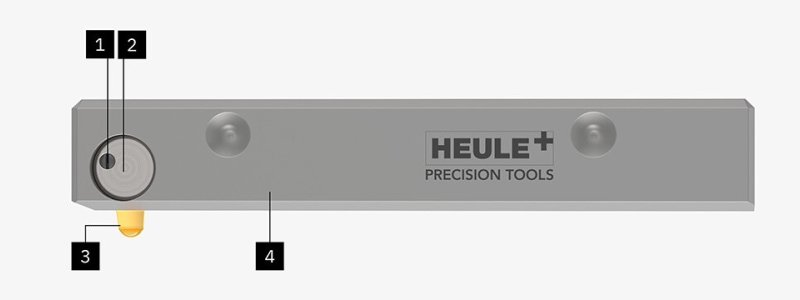

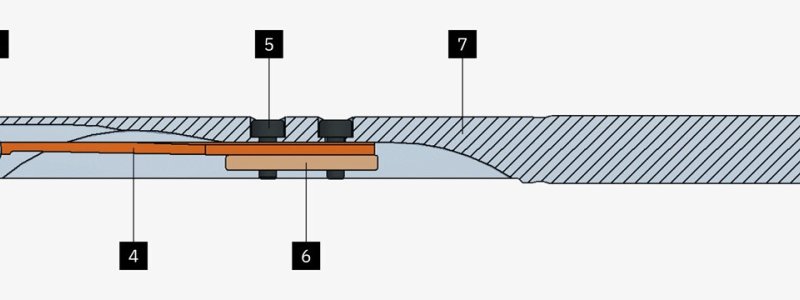

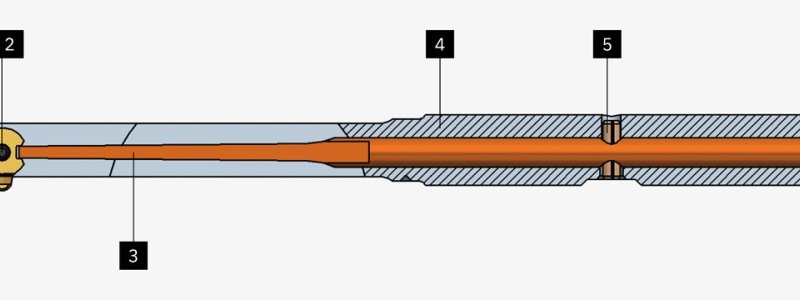

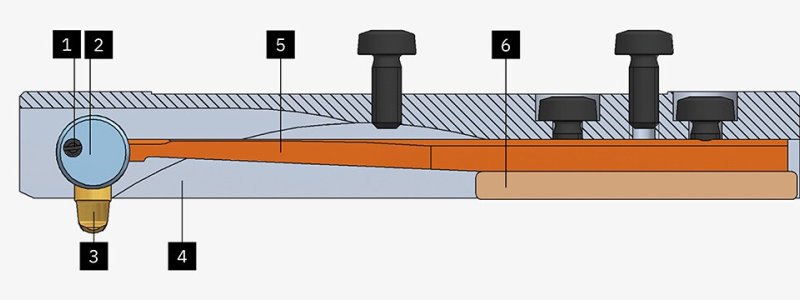

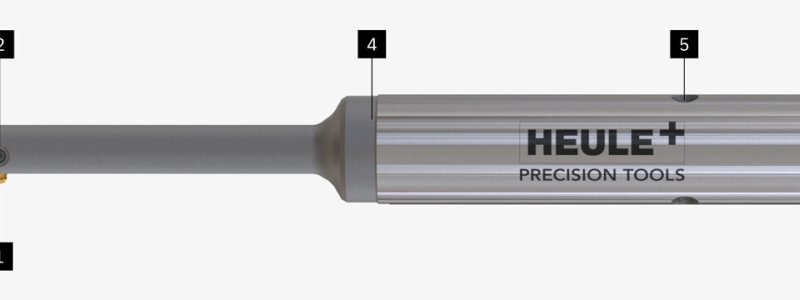

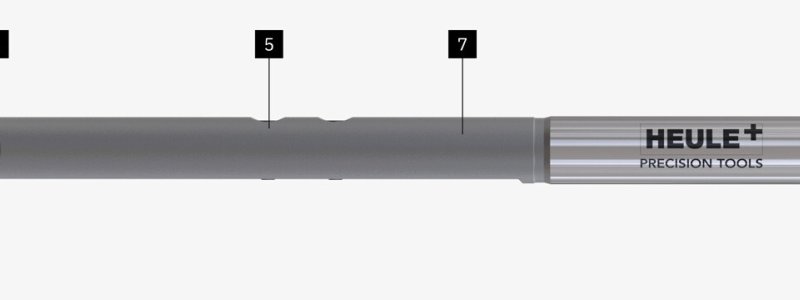

Konstruksjonen har vært i bruk i flere tiår. På C2/C3 og 4M/5M er skjær og skjærholder én enhet. På C6–C12 er de adskilt, noe som gir sikrere føring, og ulike skjærlengder gir ulike avgradingsdiametre med samme verktøy. Hardmetallskjærene har belegg tilpasset materialet.

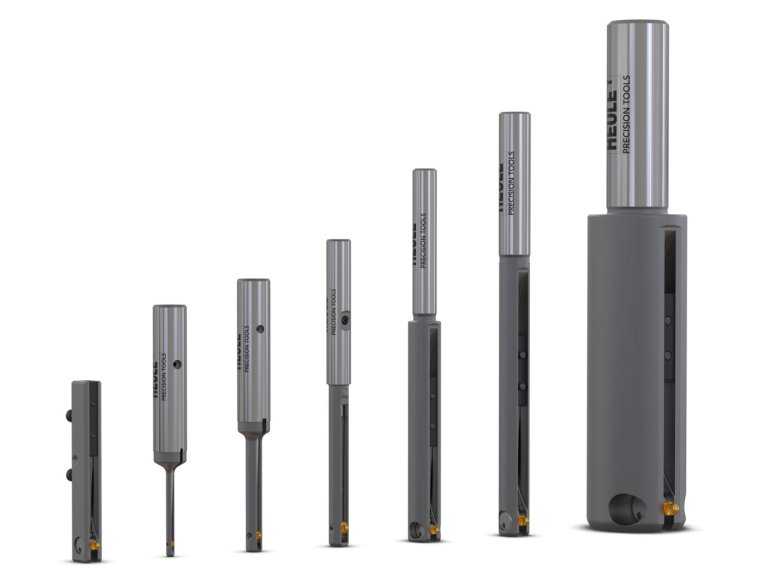

Seriene i COFA-programmet
Maks. avgradingsstørrelse avhenger av hulldiameter og skjærvalg.
| Hulldiameter | Maks. avgrading | Serie |
|---|---|---|
| 2,0–3,1 mm | 0,10 mm | C2 |
| 3,0–4,1 mm | 0,15 mm | C3 |
| 4,0–5,0 mm | 0,25 mm | COFA 4M |
| 5,0–6,0 mm | 0,35 mm | COFA 5M |
| 6,0–8,4 mm | 0,70 mm | C6 |

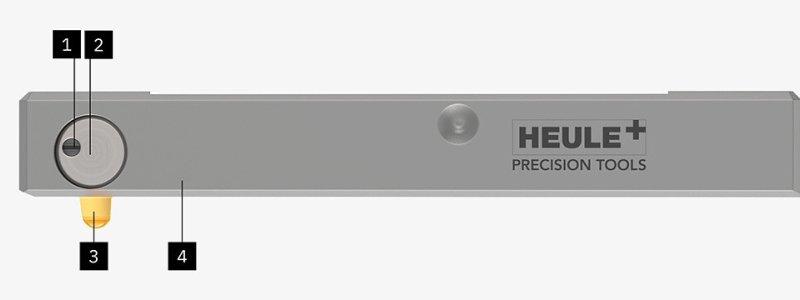

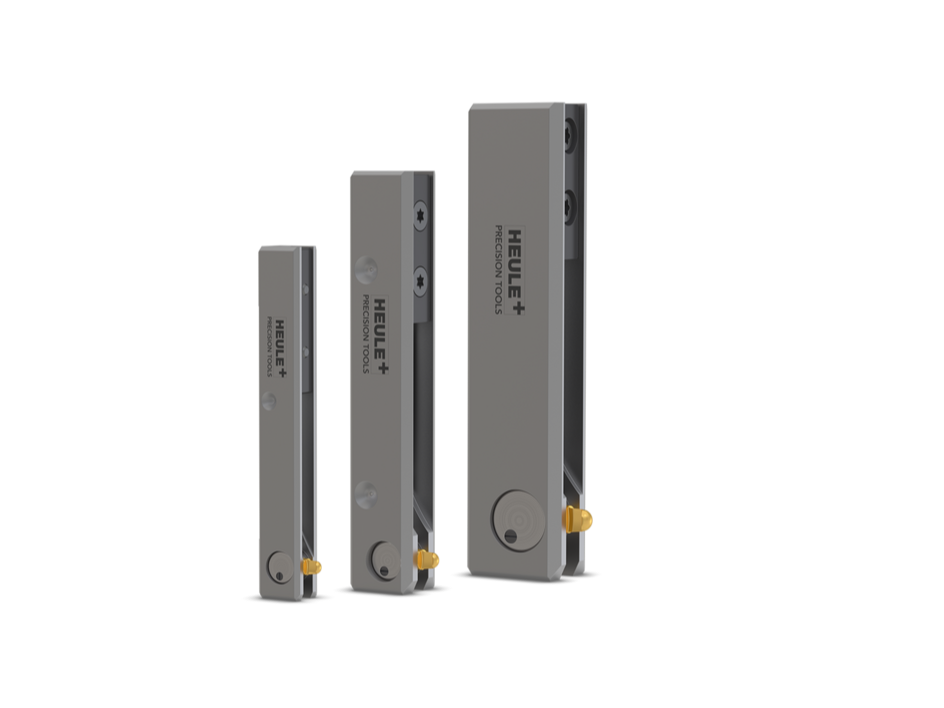

| fra 10,0 mm | 0,70 mm | C6 kassett |
| 8,0–12,4 mm | 0,90 mm | C8 |
| fra 14,0 mm | 0,90 mm | C8 kassett |
| 12,0–26,0 mm | 1,40 mm | C12 |
| fra 20,0 mm | 1,40 mm | C12 kassett |

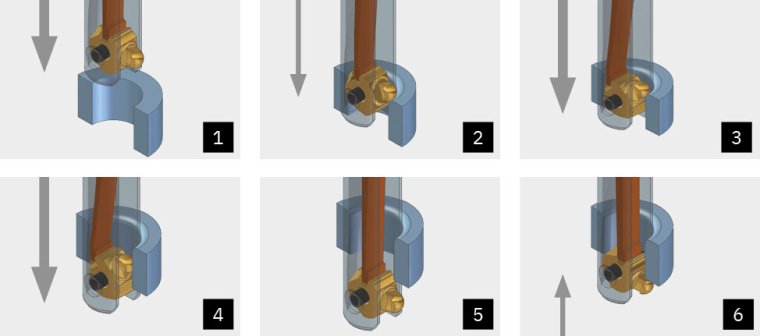

Slik virker det
- Forkant: Graten på inngangskanten fjernes i arbeidsmating.
- Skjæret svinger inn i verktøykroppen når det går inn i hullet.
- Verktøyet går gjennom hullet i ilgang, uten spindelstopp og uten å skade hullveggen.
- Bakkant: Utgangskanten avgrades i arbeidsmating bakover.
- Verktøyet trekkes ut av hullet i ilgang.

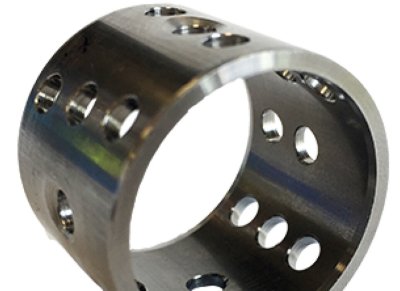

Lagerbøssing i stål
Ø 4 mm-hull i en lagerbøssing, 1,6 millioner hull i året. Minst 20 % kortere syklustid, ingen manuell avgrading og 235 maskintimer spart per år.
Kneprotese i CoCrMo
Et Ø 6 mm krysshull i en Ø 14 mm hovedboring ble avgradet for hånd. Nå går jobben automatisk, og skjæret holder over 60 deler mot spesifiserte 20.

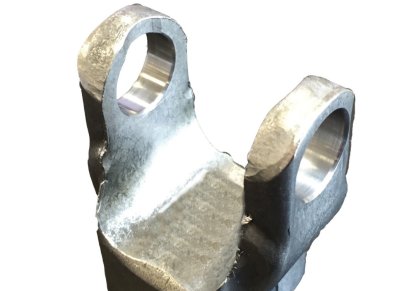

Gaffel til rattstamme
Ø 15 mm-hull, 200 000 hull i året. Manuell avgrading bremset produksjonen. Med COFA i dobbel kassett er prosessen sikker, og besparelsen er over 25 000 USD i året.
Last ned
Katalog og dokumentasjon fra Heule (PDF, engelsk). Lenkene åpnes hos Heule.
Trenger du hjelp med COFA?
Våre fagfolk hjelper deg å finne riktig verktøy – fra valg og programmering til oppstart.
