DL2

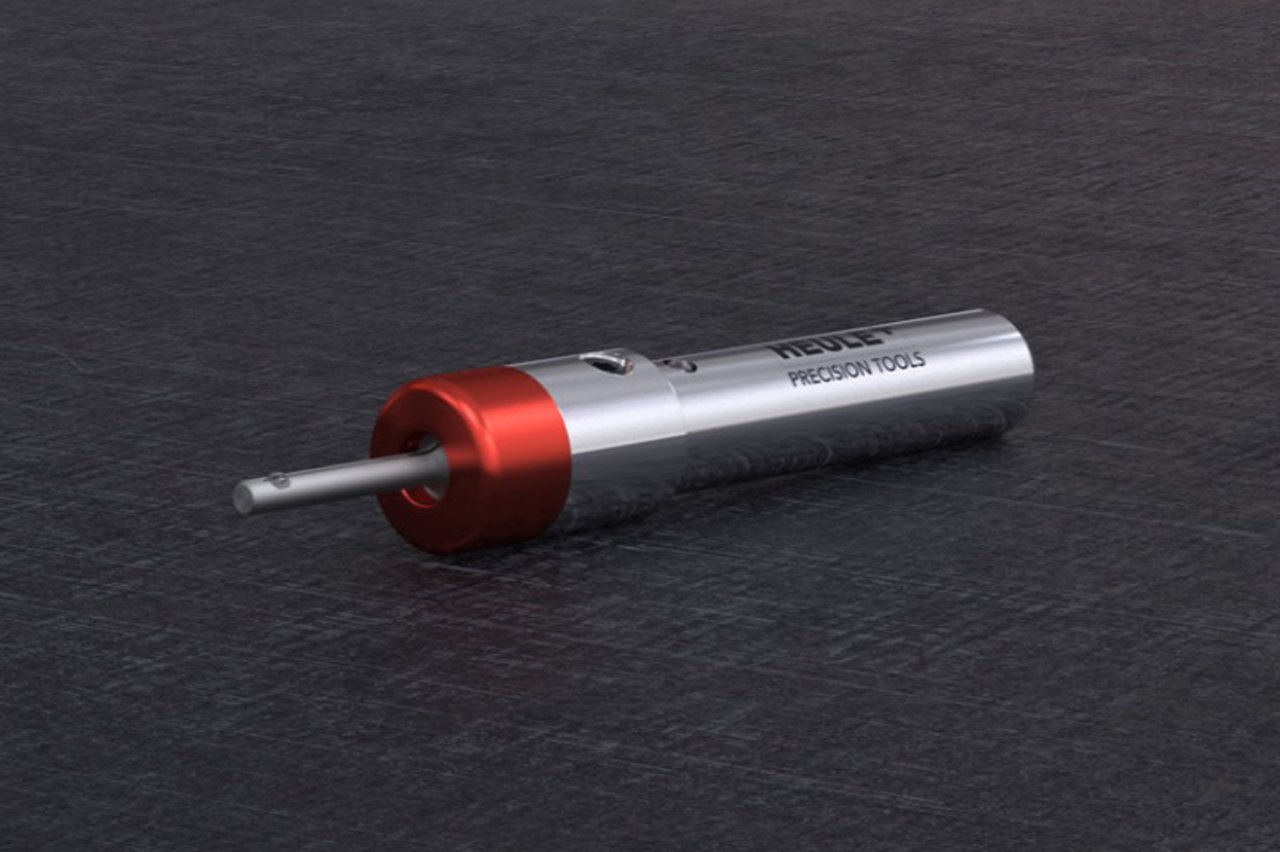

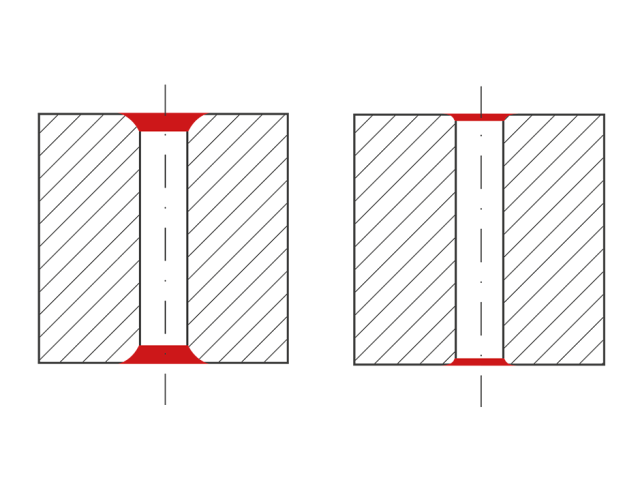

DL2 avgrader for- og bakkanten av små hull fra Ø 1,0 til 2,1 mm i én operasjon. Kjølevæske ledes inn i skjærvinduet, og skjæret byttes direkte i maskinen.
Kjøling er nøkkelen i små hull

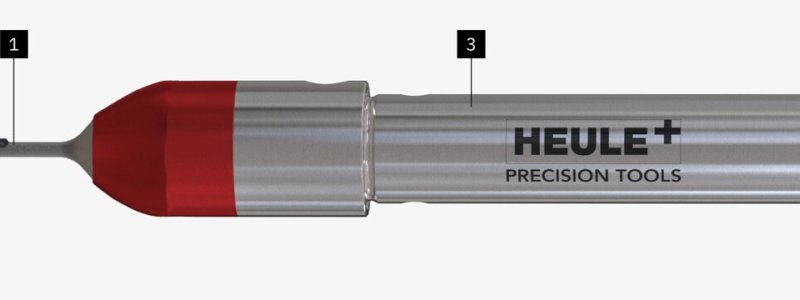

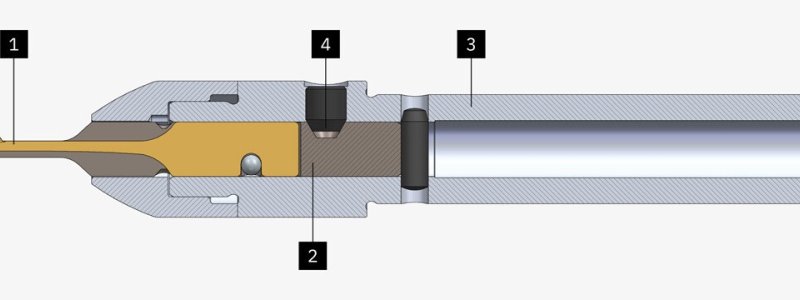

Verktøyet består av fire deler: verktøykropp, skjærhus, skjær og spennskrue. Fjær og slipt hardmetallskjær er én enhet, slik at skjæret kan byttes i maskinen.
En kjølehylse leder kjølevæsken inn i skjærvinduet og spyler skjæreggen. Jo mindre verktøyet er, desto viktigere er kjølingen.

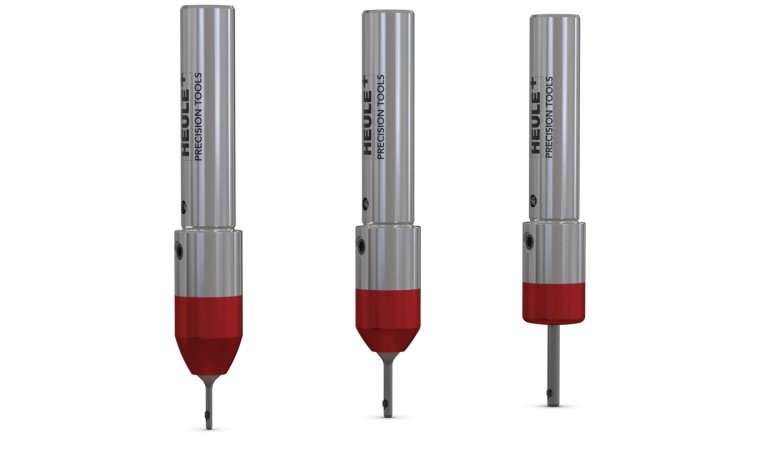

DL2 for minihull
Spesialløsninger kan utvikles der standardverktøyet ikke passer.
| Hulldiameter | Maks. avgrading | Serie |
|---|---|---|
| 1,00–2,10 mm | 0,15–0,20 mm | DL2 |

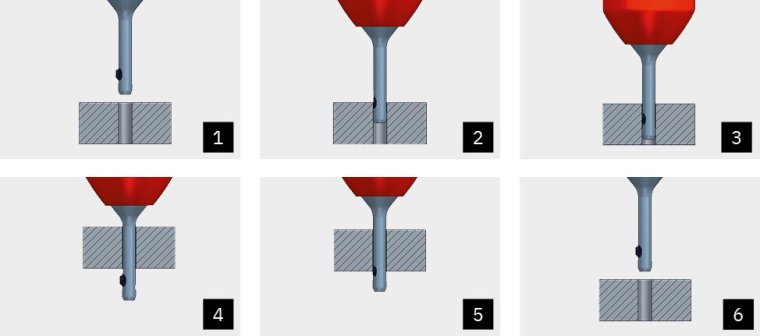

Slik virker det
- Verktøyet går inn i hullet og avgrader forkanten.
- Når avgradingen er ferdig, trekker skjæret seg automatisk inn i skjærhuset. En glideflate på skjæret beskytter hullveggen på vei gjennom.
- Når verktøyet kommer ut, går det fjærbelastede skjæret tilbake til nøytral stilling og avgrader bakkanten.
- Alt skjer uten spindelstopp og uten å reversere spindelen.

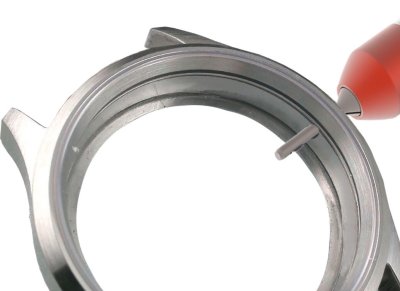

Urkasse i rustfritt stål
Kronehullet er Ø 1,5 mm, og sekundærgraten måtte være under 5 µm. DL2 gir sikker serieproduksjon med 20 000 avgradinger per skjær og uten etterarbeid.
Last ned
Katalog og dokumentasjon fra Heule (PDF, engelsk). Lenkene åpnes hos Heule.
Trenger du hjelp med DL2?
Våre fagfolk hjelper deg å finne riktig verktøy – fra valg og programmering til oppstart.
