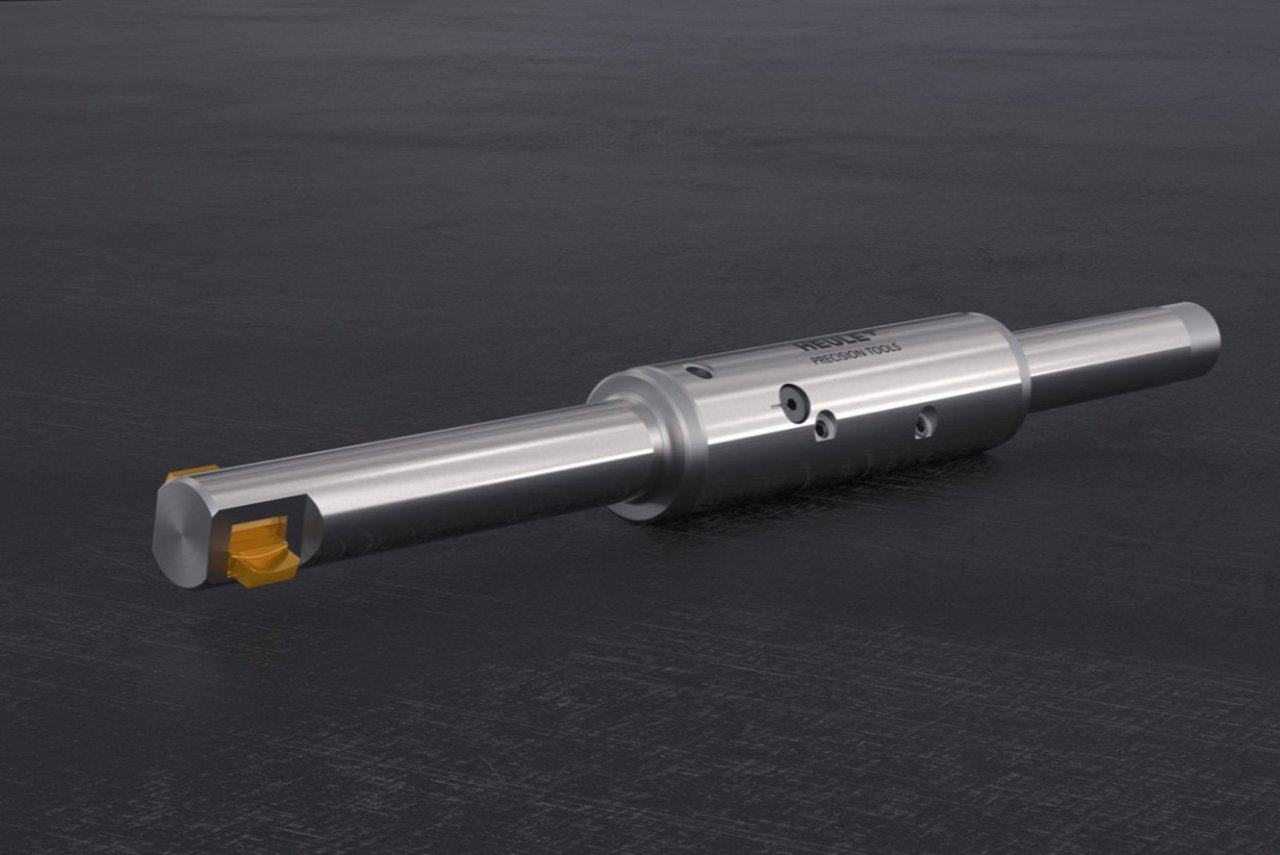

DEFA

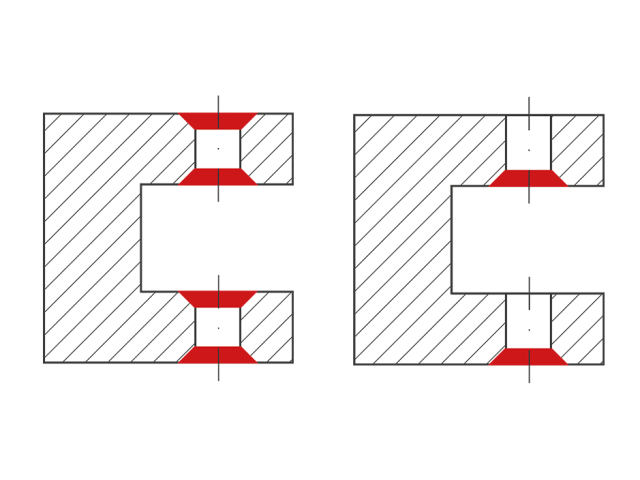

DEFA avgrader og faser for- og bakkanten av brutte hull i én operasjon – også når materialet gir stor grat. Fasstørrelsen stilles trinnløst fra 0,1 til 2,0 mm.

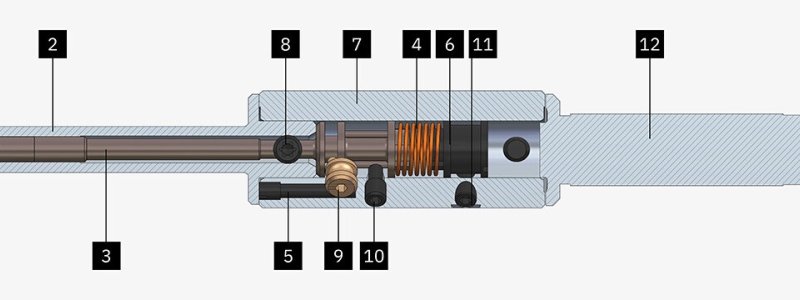

To skjær, stiv forbindelse

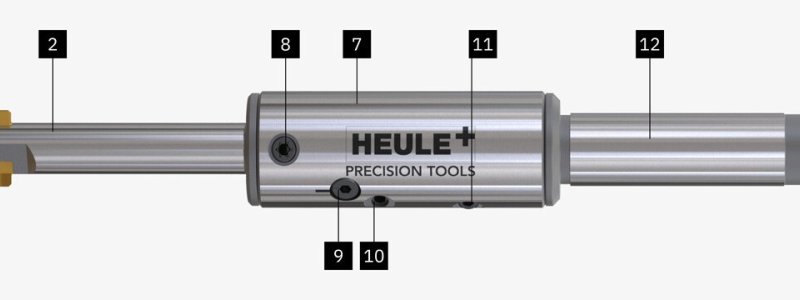

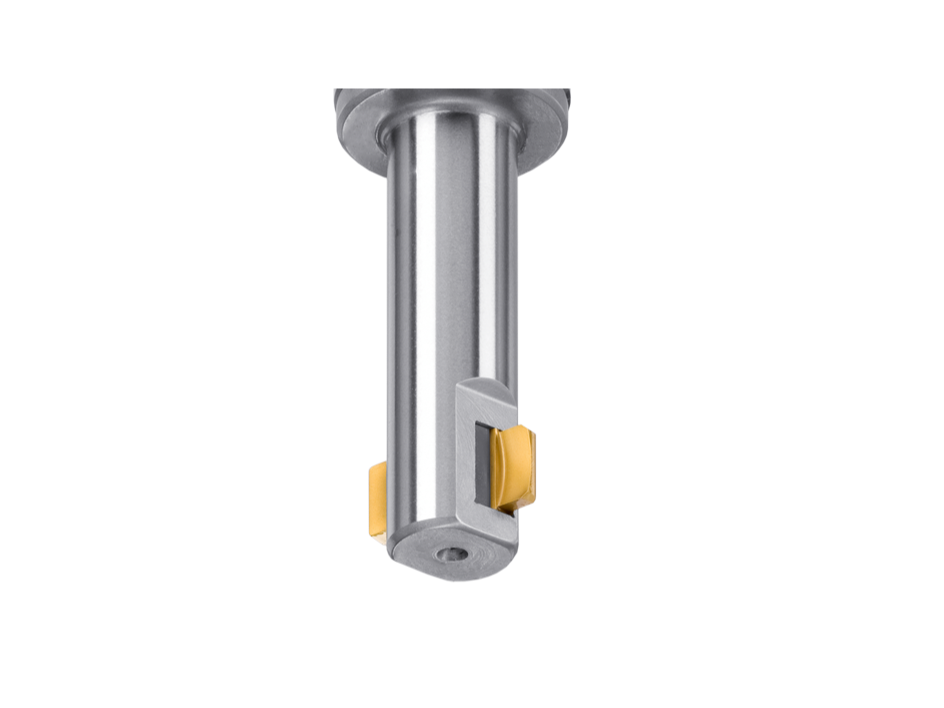

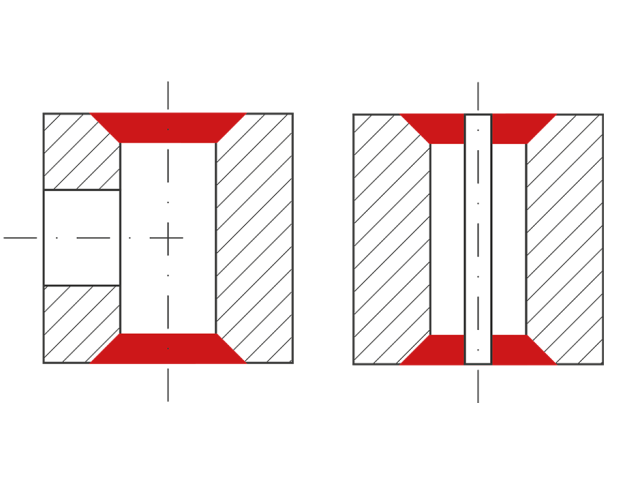

DEFA har to utskiftbare hardmetallskjær med egen skjærgeometri. Den stive forbindelsen mellom skjærene gjør at også hull med langsgående spor eller krysshull kan bearbeides.

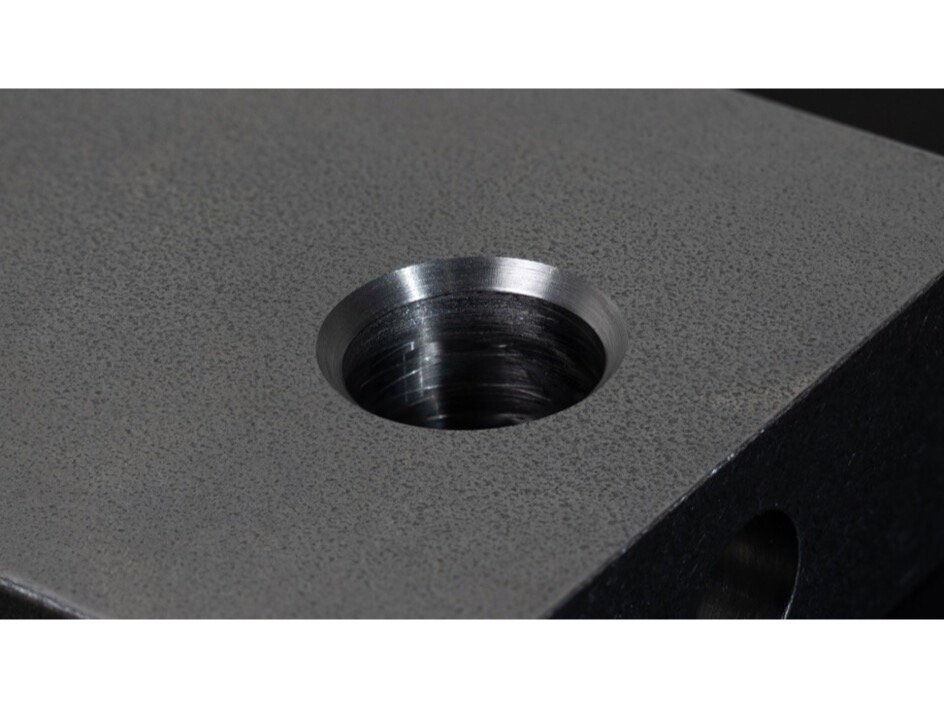

Skjærtrykket stilles etter materialet, og en justerskrue setter fasdiameteren. Resultatet er formstabile fas med god overflate og uten sekundærgrat.

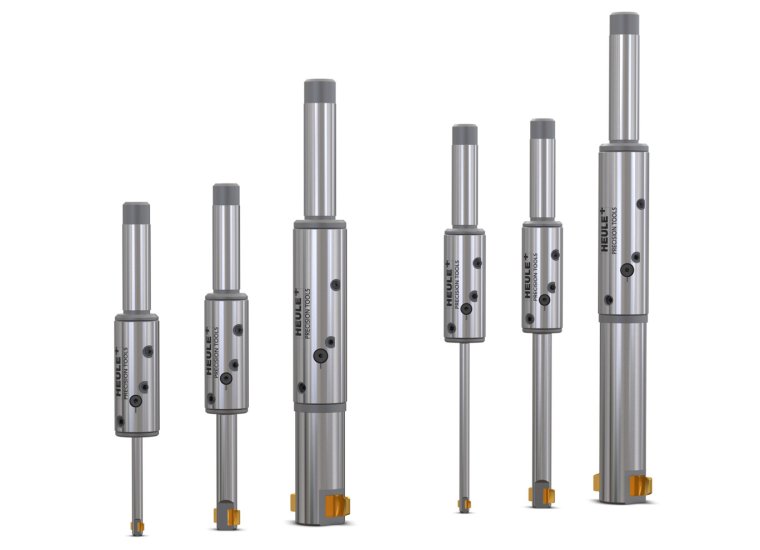

Seriene i DEFA-programmet
Fasstørrelsen stilles trinnløst innenfor området.
| Hulldiameter | Fasstørrelse | Serie |
|---|---|---|
| 4,0–6,6 mm | 0,1–0,6 mm | DEFA 4–6 |
| 6,0–10,1 mm | 0,1–0,85 mm | DEFA 6–10 |
| 9,0–23,9 mm | 0,1–2,0 mm | DEFA 9–24 |

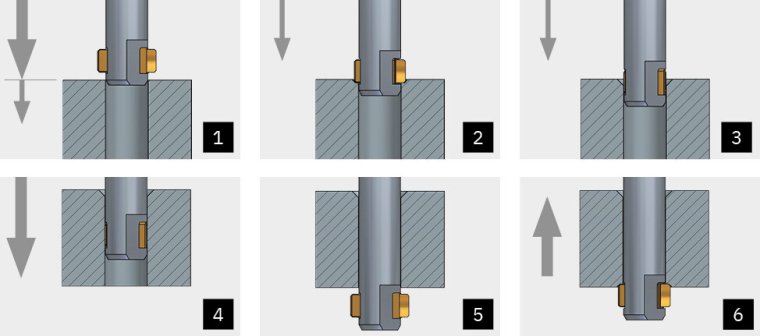

Slik virker det
- Skjærene fjerner graten på forkanten og lager fasen – uten å snu arbeidsstykket eller stoppe spindelen.
- En skrå, ikke-skjærende styreflate begrenser fasen og trykker skjærene inn i verktøykroppen når begge ligger an mot overflaten.
- Verktøyet går gjennom hullet i ilgang. Den buede skjærflaten beskytter hullveggen.
- På baksiden går skjærene tilbake til nøytral stilling.
- Bakkanten avgrades og fases i arbeidsmating.
Flykomponent i Inconel 718
For- og bakfas på Ø 7,04 mm-hull med dårlig tilkomst ble gjort for hånd. Med DEFA er produksjonstiden kortere, prosessen stabil og fasen bedre.

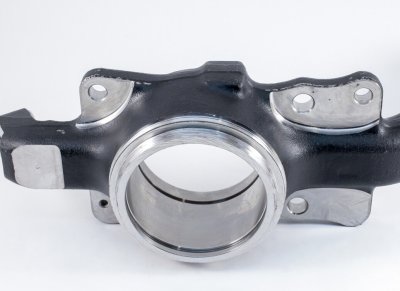

Styrespindel i støpt aluminium
Store for- og bakfas på flere hull i én operasjon – uten omspenning, spindelstopp eller interpolering.
Last ned
Katalog og dokumentasjon fra Heule (PDF, engelsk). Lenkene åpnes hos Heule.
Trenger du hjelp med DEFA?
Våre fagfolk hjelper deg å finne riktig verktøy – fra valg og programmering til oppstart.
