SNAP

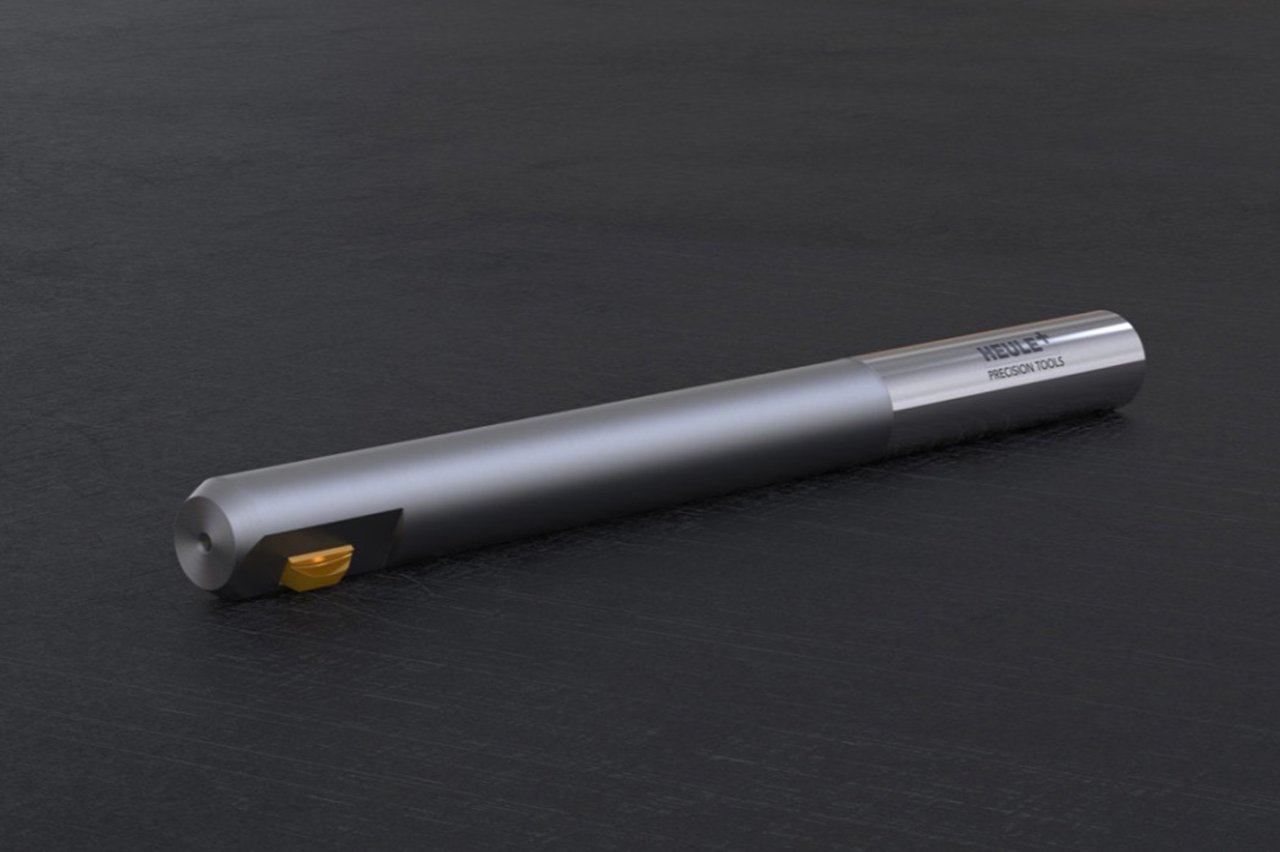

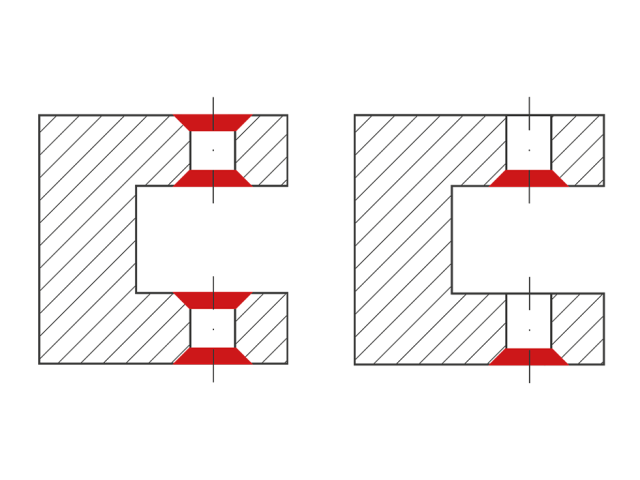

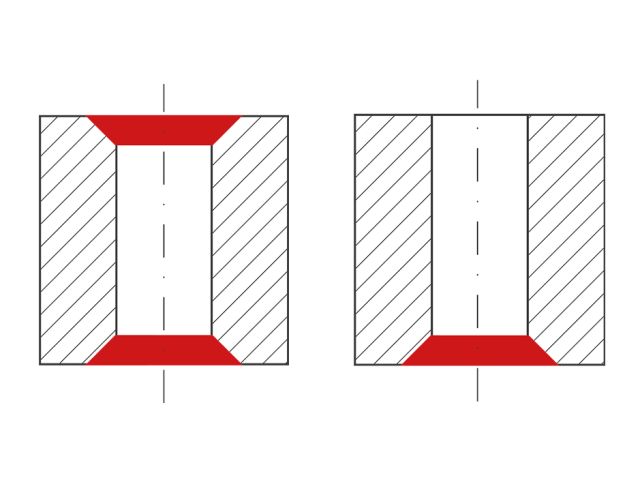

SNAP faser for- og bakkanten av et hull i én operasjon, uten å snu arbeidsstykket eller stoppe spindelen. Verktøyet er laget for CNC-produksjon i store serier og dekker hull fra Ø 2,0 mm.

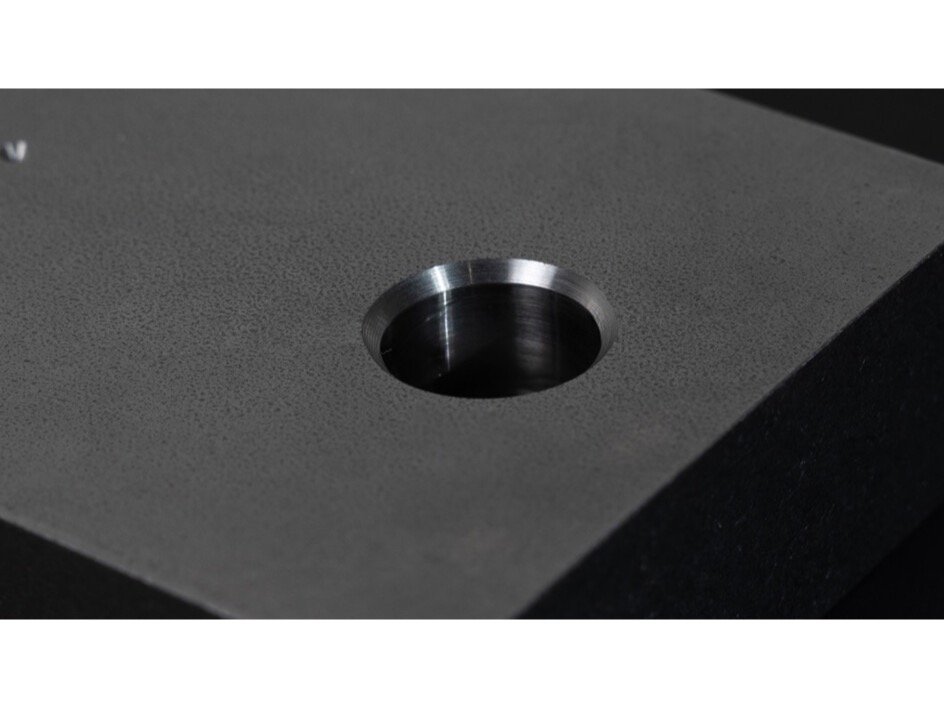

Konstant fas, også på støpte deler
Fasstørrelse og vinkel bestemmes av skjærgeometrien. Fasen blir like stor selv når kanten flytter seg innenfor toleransen, for eksempel på støpte deler.

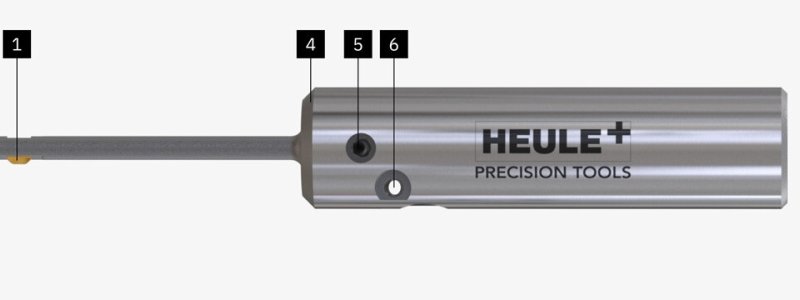

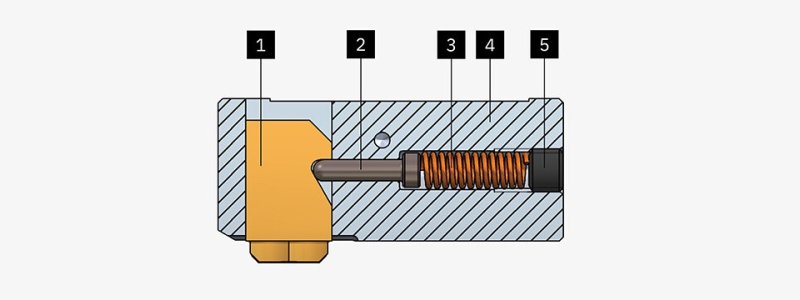

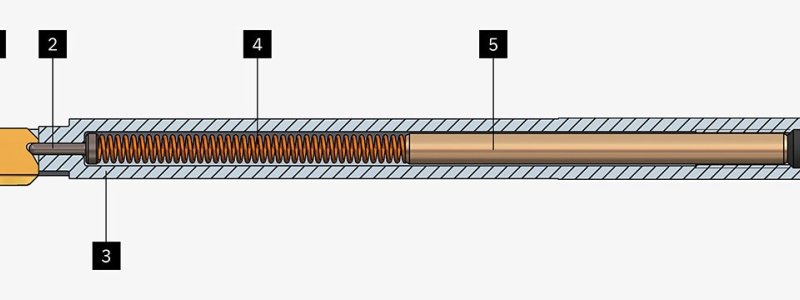

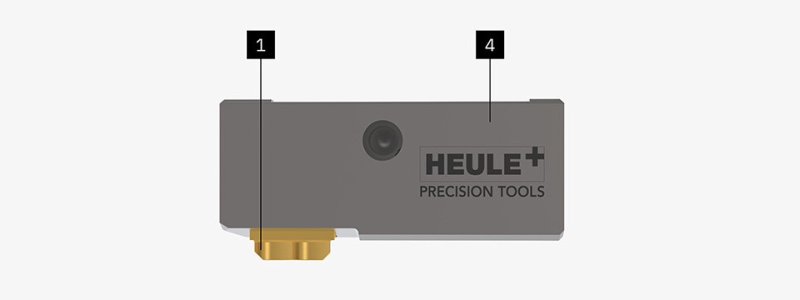

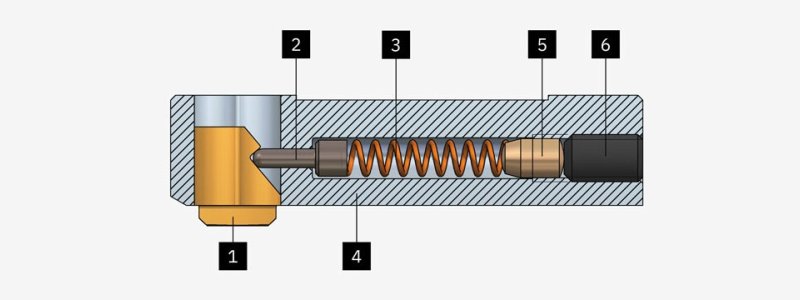

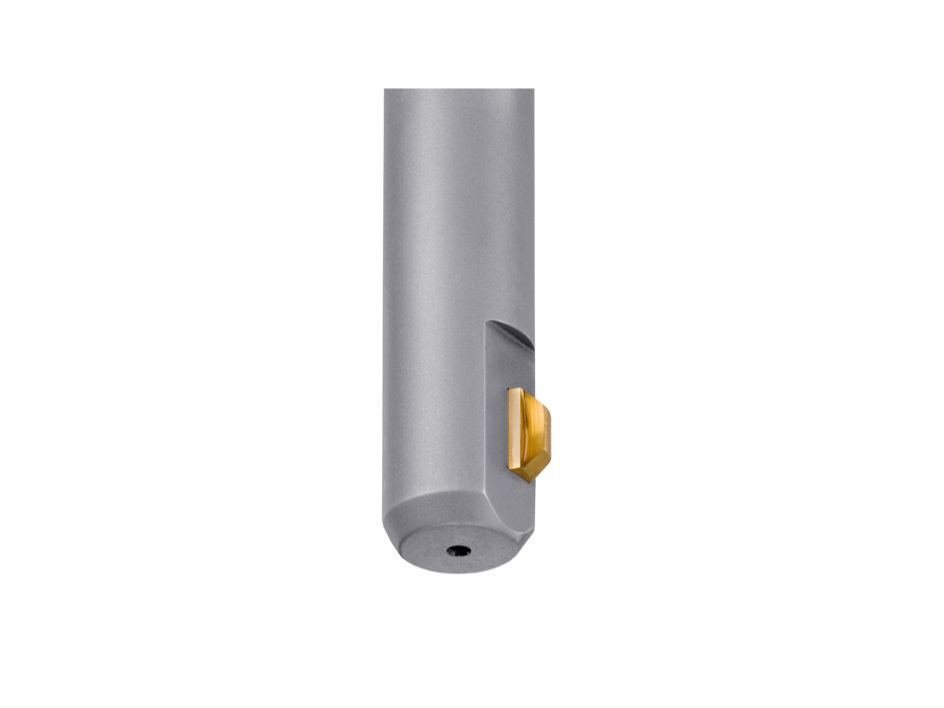

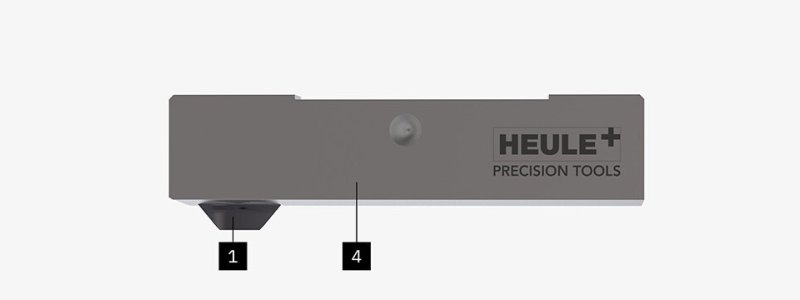

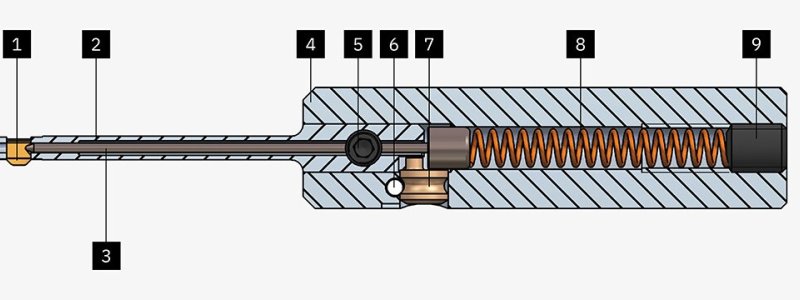

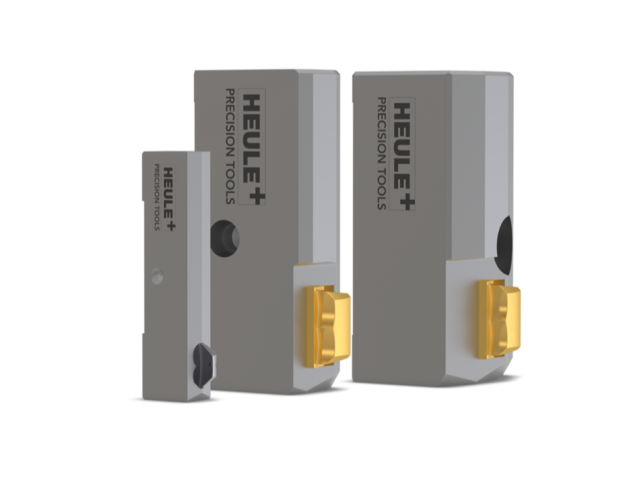

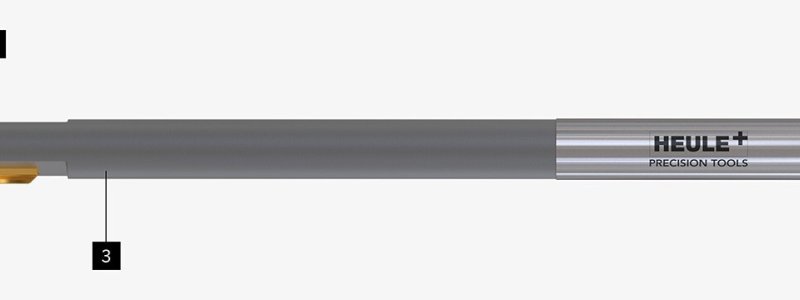

En styrebolt med fjær i verktøykroppen styrer skjærets bevegelse, og konstruksjonen er rent mekanisk. SNAP 2–4 har verktøykropp og skjærhus, SNAP 5–20 er i ett stykke, og kassettene SNAP5 og SNAP20 dekker store hull. Skjæret byttes for hånd i maskinen.

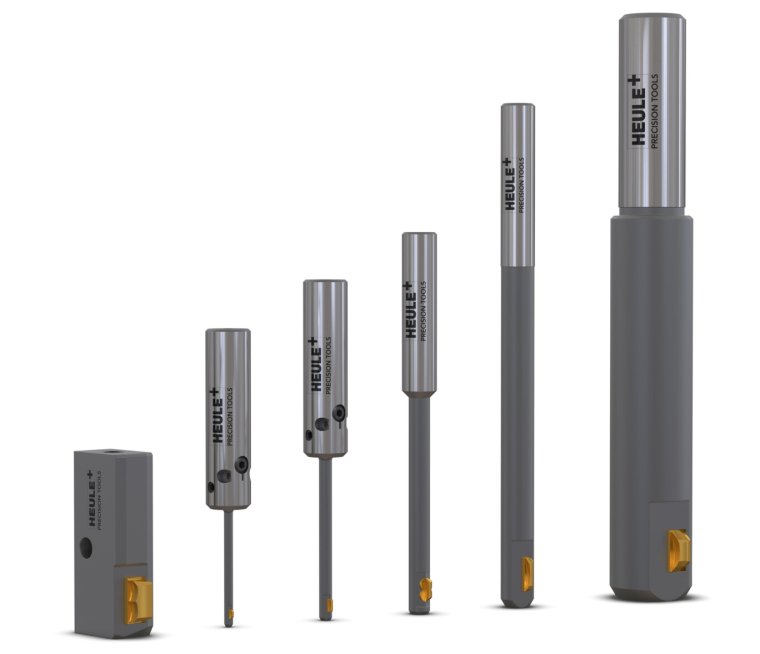

Seriene i SNAP-programmet

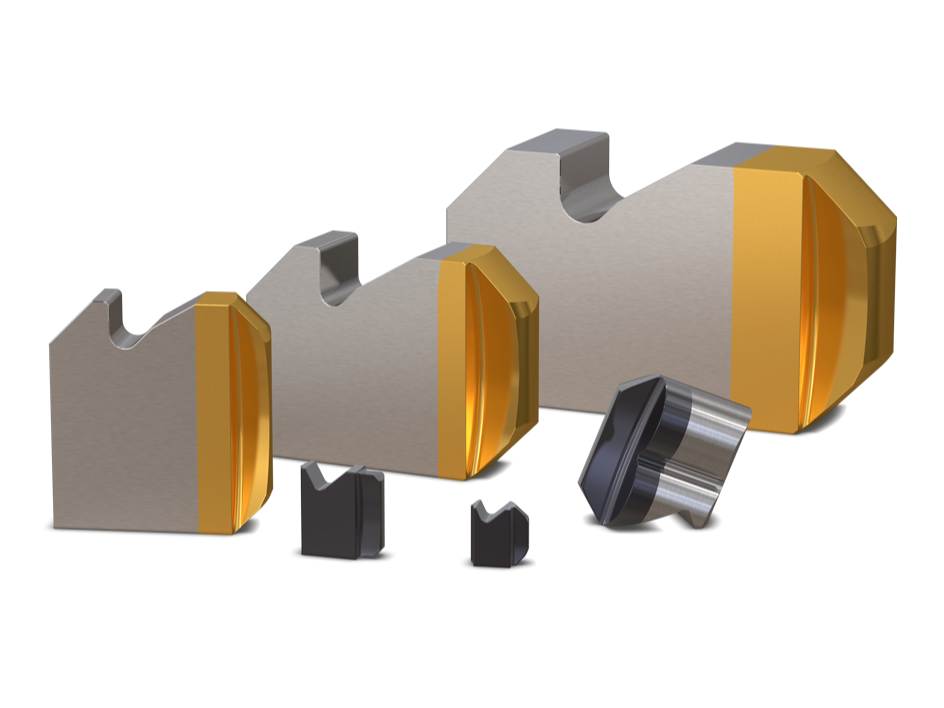

For å endre fasstørrelse eller vinkel byttes skjæret til en annen geometri.
| Hulldiameter | Maks. fas | Serie |
|---|---|---|
| 2,0–2,9 mm | 0,20–0,30 mm | SNAP2 |
| 3,0–3,9 mm | 0,30–0,50 mm | SNAP3 |
| 4,0–5,0 mm | 0,60–0,75 mm | SNAP4 |
| 5,0–8,0 mm | 1,00 mm | SNAP5 |
| 8,0–12,0 mm | 0,75 mm | SNAP8 |
| 12,0–20,0 mm | 1,00 mm | SNAP12 |
| fra 12,6 mm | 1,50 mm | SNAP5 kassett |
| 20,0–35,0 mm | 1,50 mm | SNAP20 |
| fra 25,0 mm | 1,50 mm | SNAP20 kassett |
| fra 18,0 mm | 0,50–1,00 mm | SNAP18-modul (boring og fasing) |

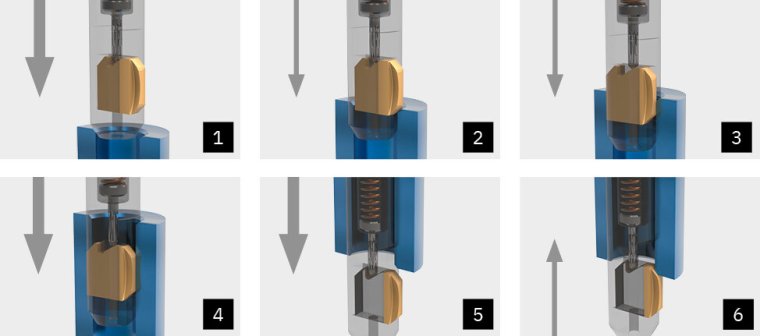

Slik virker det
- Forkanten fases i arbeidsmating til dybden skjærgeometrien gir.
- Skjæret trekker seg radielt inn i verktøykroppen.
- Verktøyet går gjennom hullet i ilgang uten spindelstopp. En glideflate på skjæret beskytter hullveggen – også i rømmede hull.
- Når verktøyet kommer ut, skyver fjæren skjæret tilbake til nøytral stilling.
- Bakkanten fases i arbeidsmating bakover.
- Når skjæret er helt inne, trekkes verktøyet ut i ilgang.
Ryggimplantat i PEEK
Ø 2,0 mm-hull som skal bearbeides tørt. SNAP ble valgt fordi skjæret byttes raskere og tåler høyere mating.

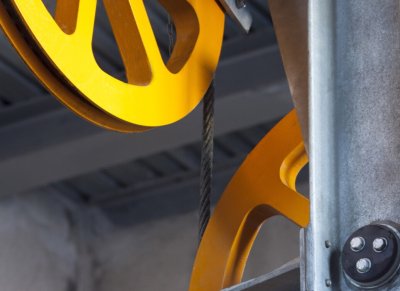

Løpehjul til heis i GG25
For- og bakfas på et Ø 12 mm gjengehull uten å snu delen. Én oppspenning og kortere syklustid.
Last ned
Katalog og dokumentasjon fra Heule (PDF, engelsk). Lenkene åpnes hos Heule.
Trenger du hjelp med SNAP?
Våre fagfolk hjelper deg å finne riktig verktøy – fra valg og programmering til oppstart.
