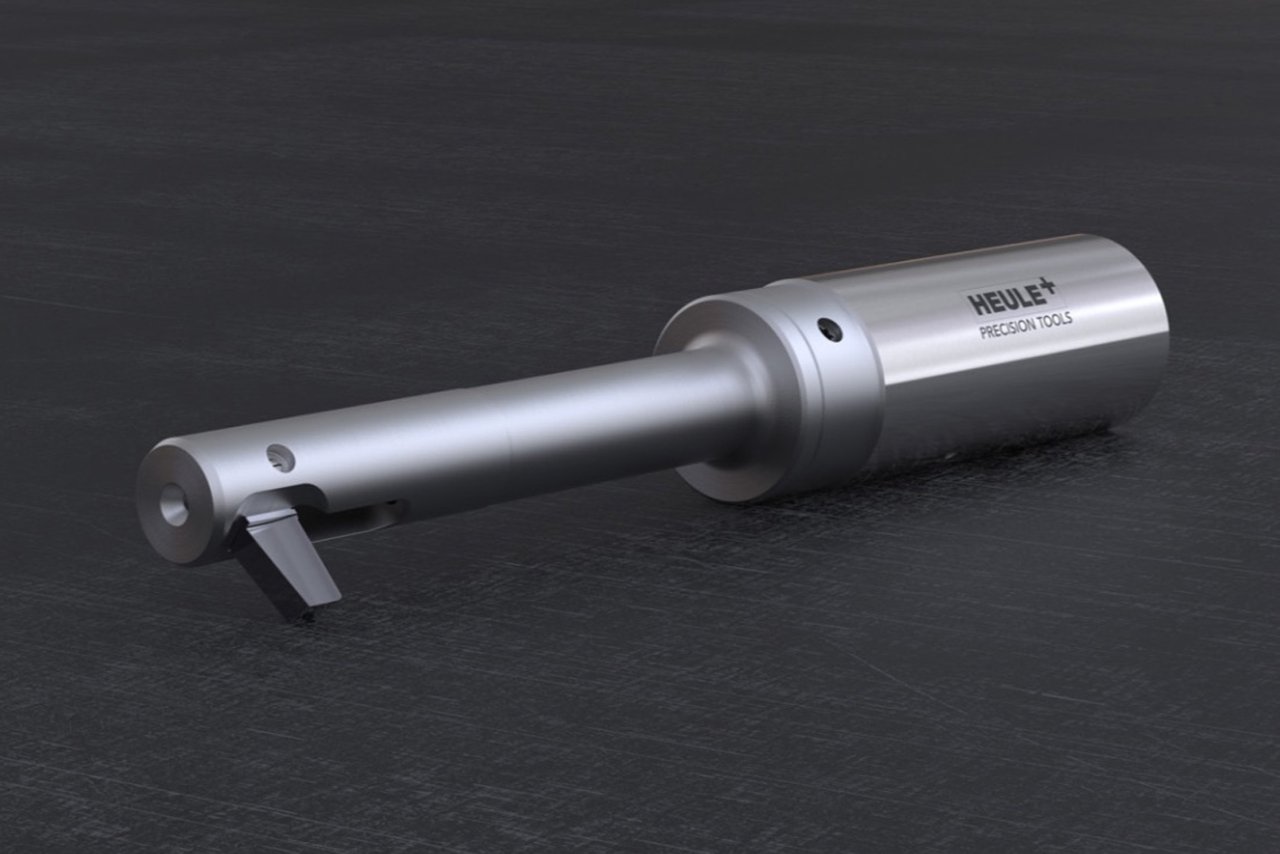

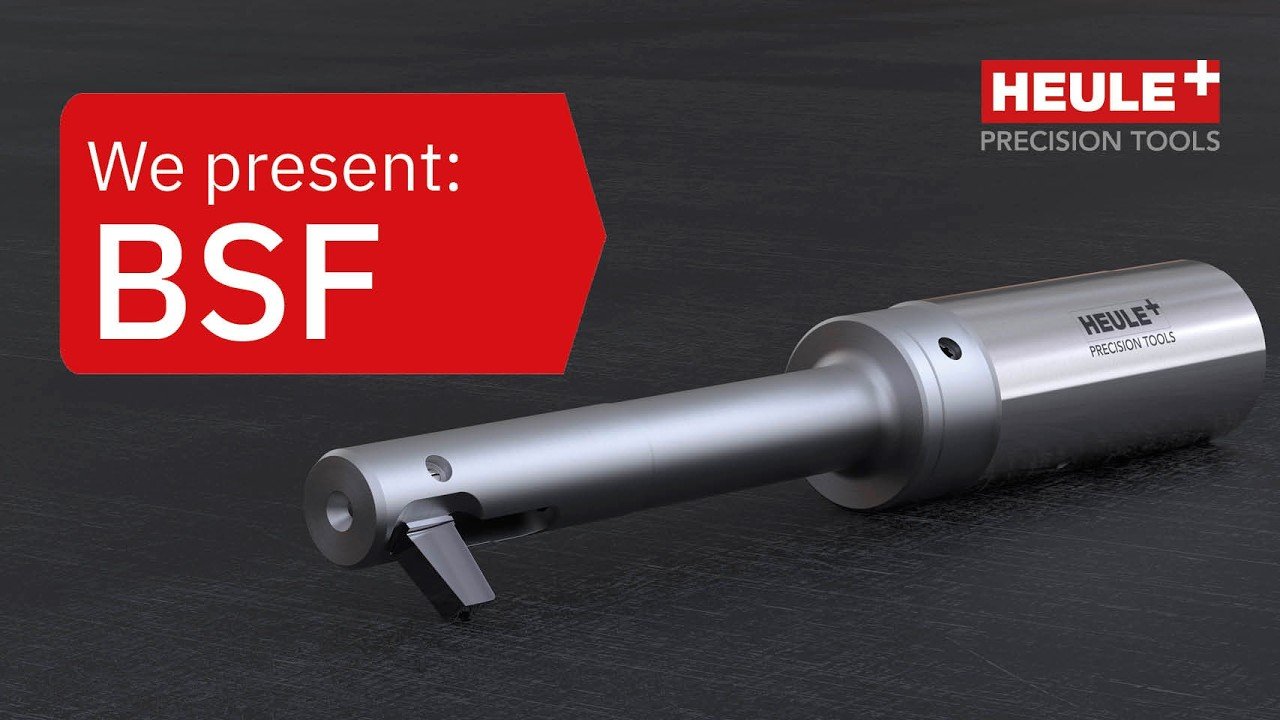

BSF

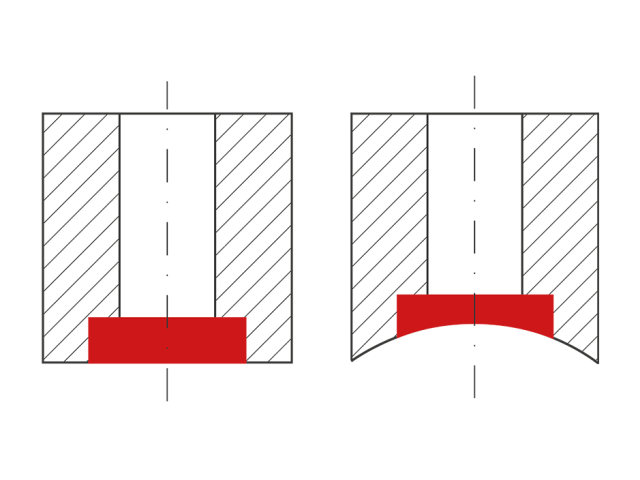

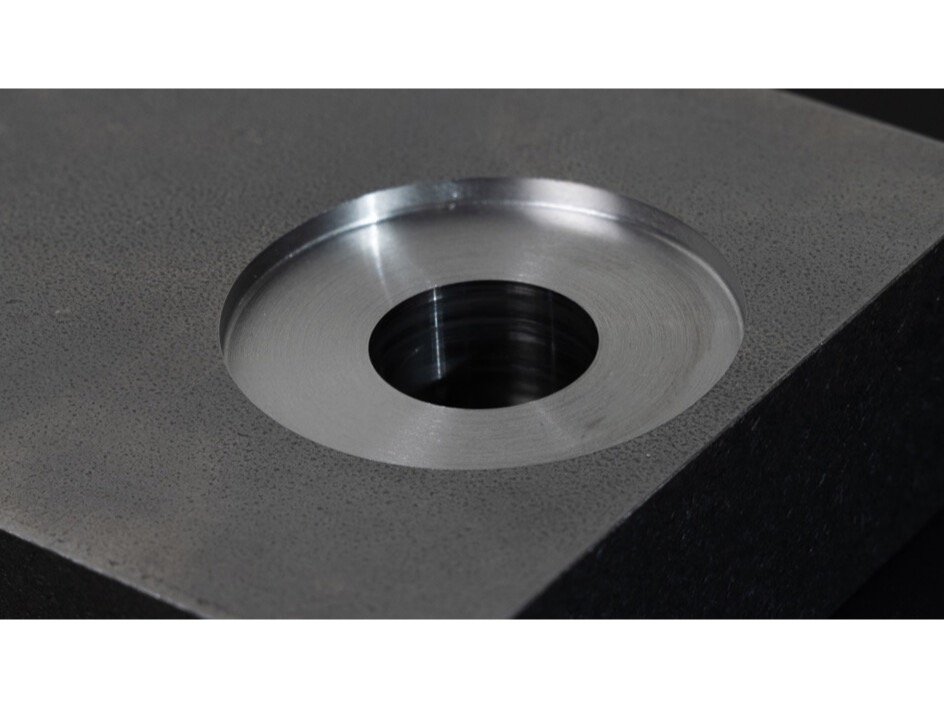

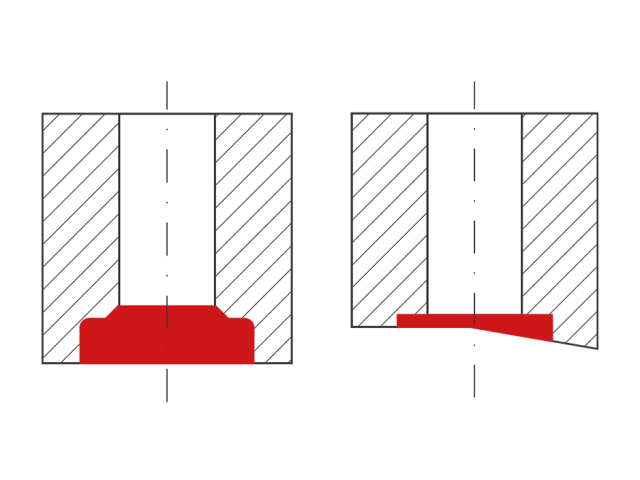

BSF lager planforsenkning eller konisk forsenkning på baksiden av et hull uten å snu eller spenne om arbeidsstykket. Forsenkningen kan bli opptil 2,3 ganger hulldiameteren.

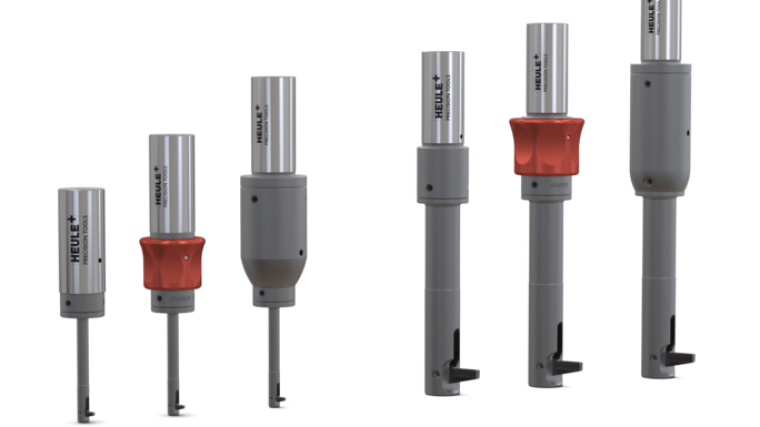

Kjølevæske, luft eller manuelt

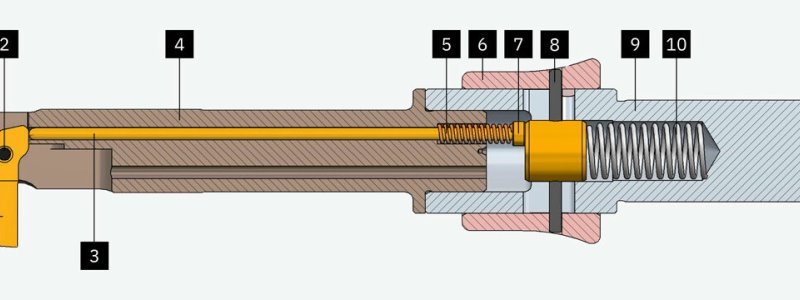

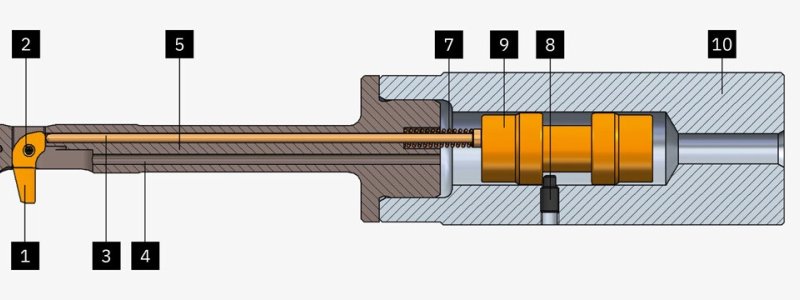

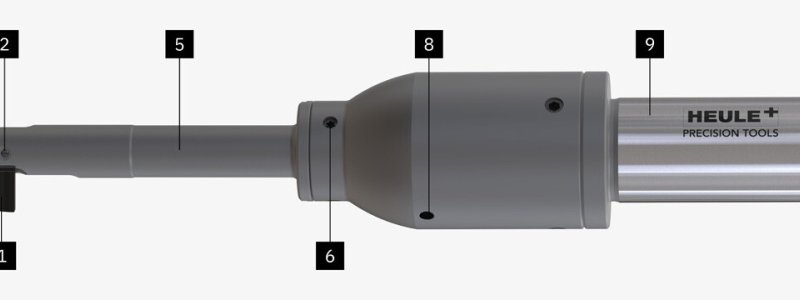

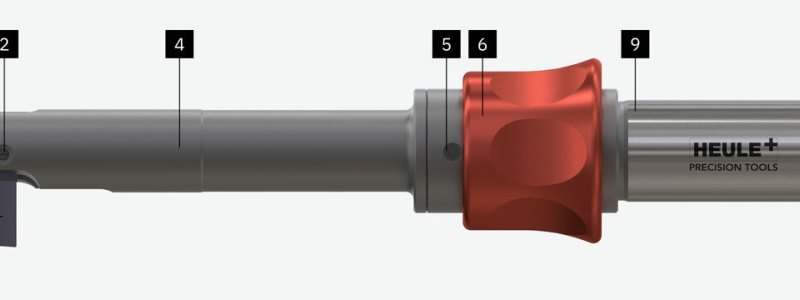

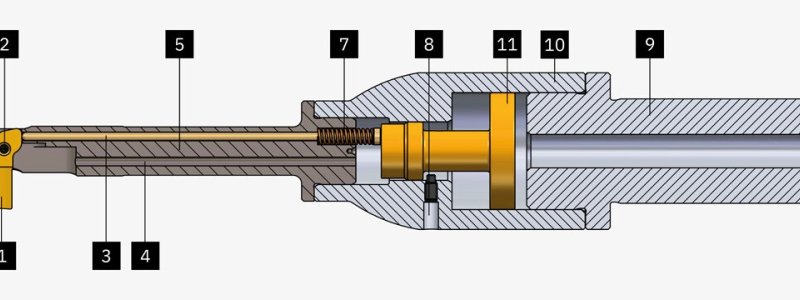

BSF aktiveres med innvendig kjølevæsketrykk på styrebolten. BSF Air bruker trykkluft, og BSF Manual aktiveres med en dreiering. Ingen av variantene krever momentarm eller ombygging av maskinen.

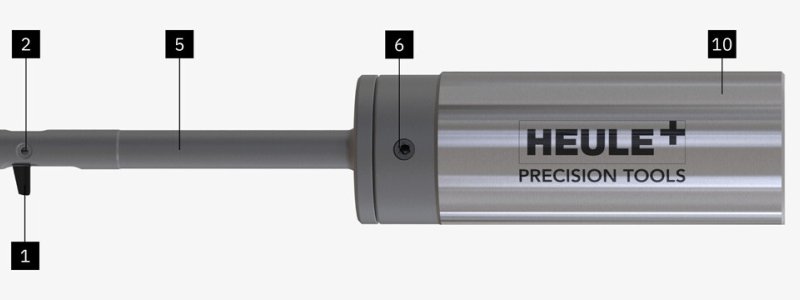

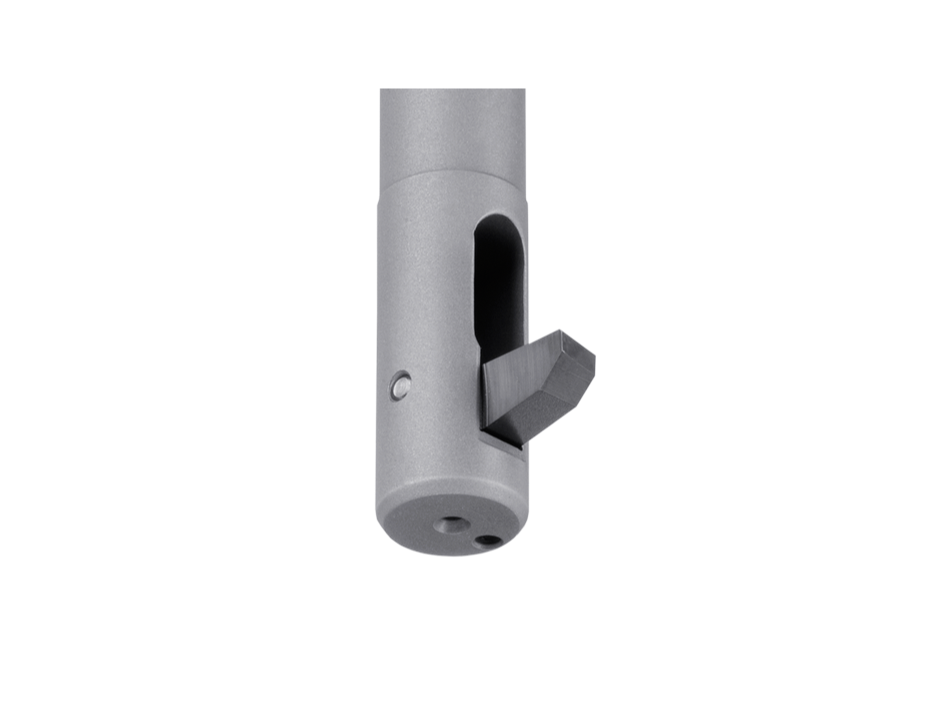

Skjærgeometrien spyler spon og smuss ut av skjærvinduet. Den modulære konstruksjonen gjør at verktøyet kan bygges om innenfor standardprogrammet, og enkeltdeler og skjær byttes enkelt.
Seriene i BSF-programmet
Standardskjærene finnes i trinn på 0,5 mm.
| Hulldiameter | Forsenkningsdiameter | Serie |
|---|---|---|
| 6,5–7,0 mm | 9,5–16,5 mm | A |
| 7,5–8,5 mm | 11,0–20,0 mm | B |
| 9,0–10,0 mm | 13,5–23,0 mm | C |
| 10,5–11,5 mm | 15,5–26,5 mm | D |
| 12,0–14,0 mm | 18,0–32,5 mm | E |
| 14,5–17,0 mm | 21,5–39,5 mm | F |
| 17,5–21,0 mm | 26,0–49,0 mm | G |
| 21,0–45,0 mm | etter bruk | G (spesial) |

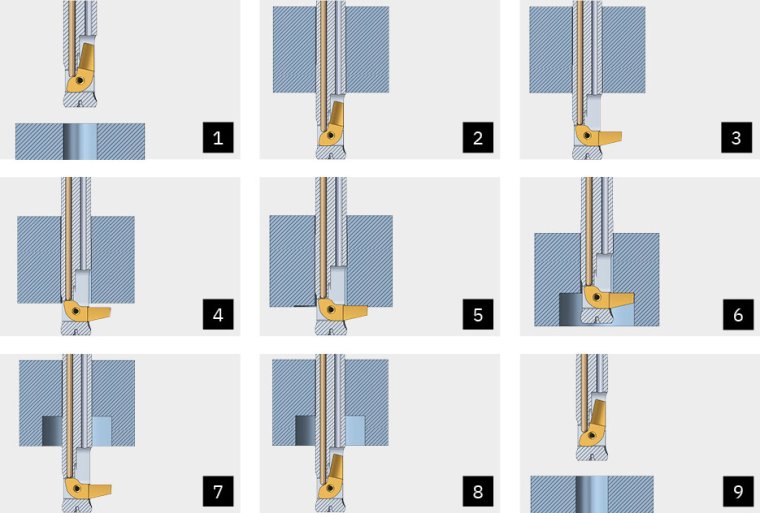

Slik virker det
- Verktøyet kjøres i ilgang frem til forkanten av hullet.
- Kjølevæsken slås på, og trykket på styrebolten trekker skjæret inn (alternativt med luft eller dreiering).
- Med skjæret inne går verktøyet gjennom hullet.
- Kjølevæsken slås av og spindelen startes – skjæret går ut.
- Forsenkningen lages på baksiden i arbeidsmating.
- Når skjæret skjærer, kan kjølevæsken slås på igjen.
- Ved ønsket dybde slås kjølevæsken av, verktøyet trekkes ut av forsenkningen, og spindelen stopper.
- Kjølevæsken slås på igjen, skjæret felles inn, og verktøyet går ut av hullet i ilgang.

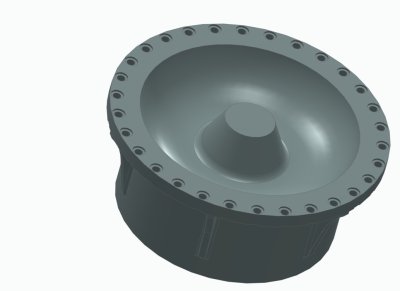

Flykomponent i Inconel 718
30 planforsenkninger per del ble laget ved å snu og spenne om. Med BSF falt bearbeidingstiden fra over 6 timer til 35 minutter per del.
Helikopterkomponent
Eksentrisk planforsenkning Ø 13 mm bak et Ø 8,3 mm-hull, laget fra én side. Delen blir ferdig i maskinen, og hver del sparer 1,5 timer.
Høyspentledning i AlSi7Mg
Planforsenkning Ø 30,3 mm bak et Ø 14,2 mm-hull. Hele serien på 500 deler kjøres uten omspenning eller skjærbytte.

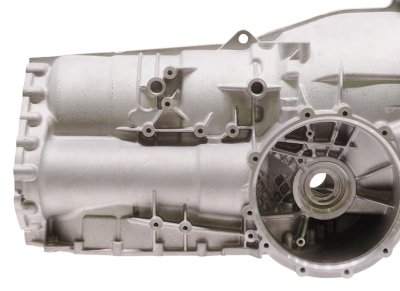

Girkassehus i GG25
Planforsenkning Ø 41 mm bak et Ø 22,5 mm-hull. Kortere syklustid og ingen omspenning.
Last ned
Katalog og dokumentasjon fra Heule (PDF, engelsk). Lenkene åpnes hos Heule.
