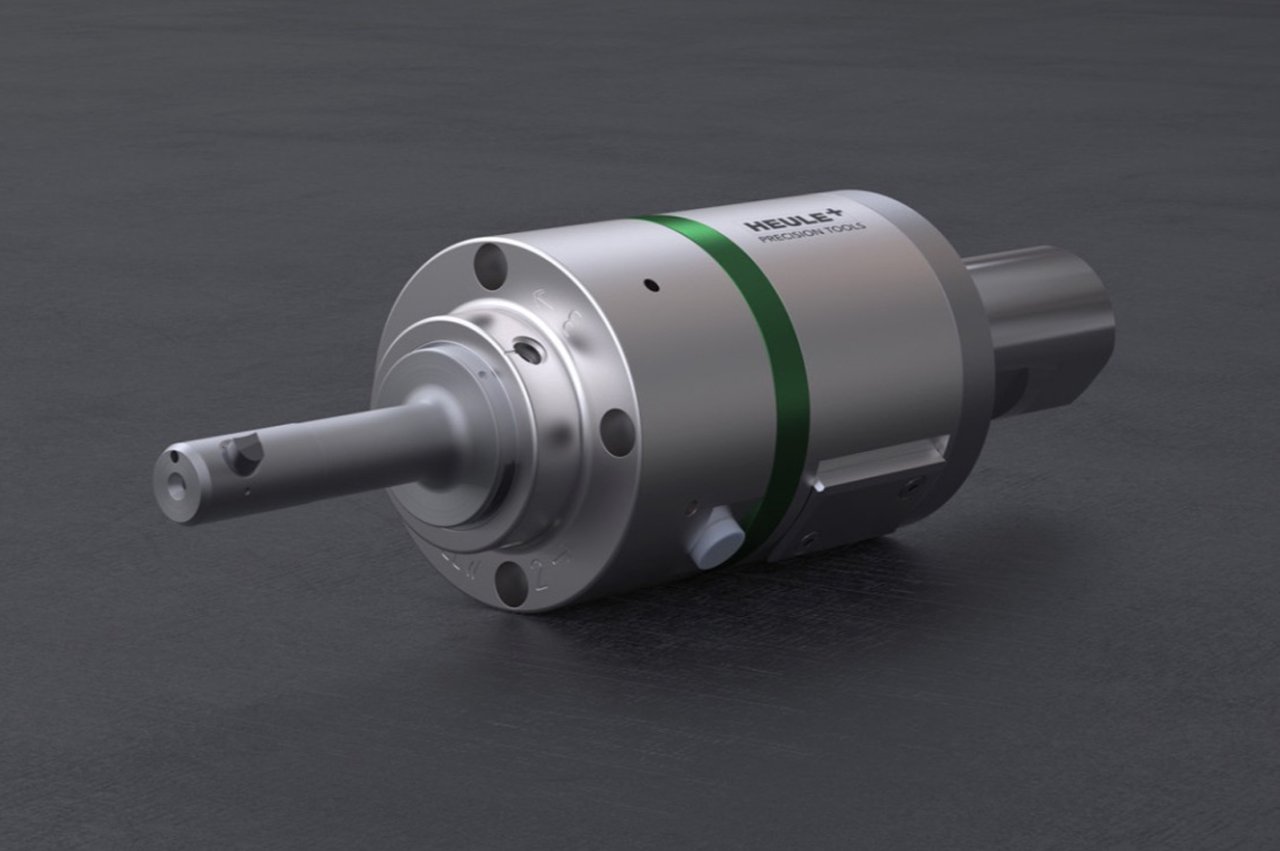

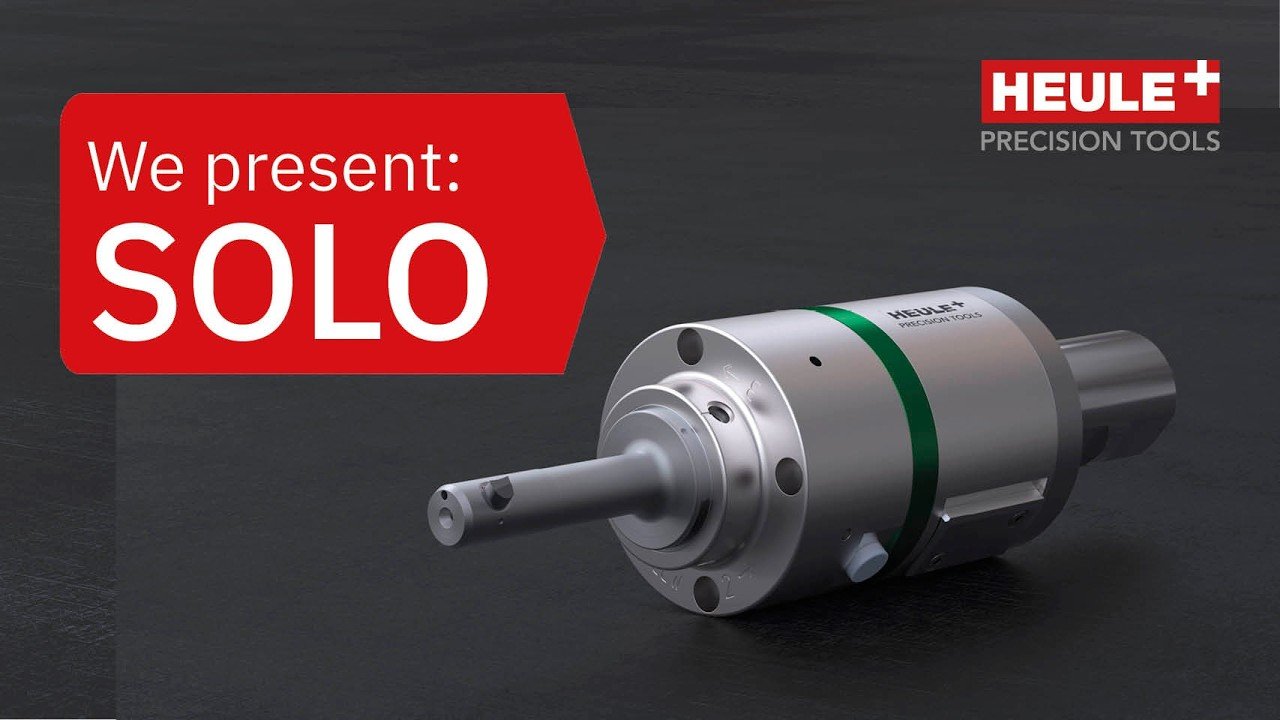

SOLO

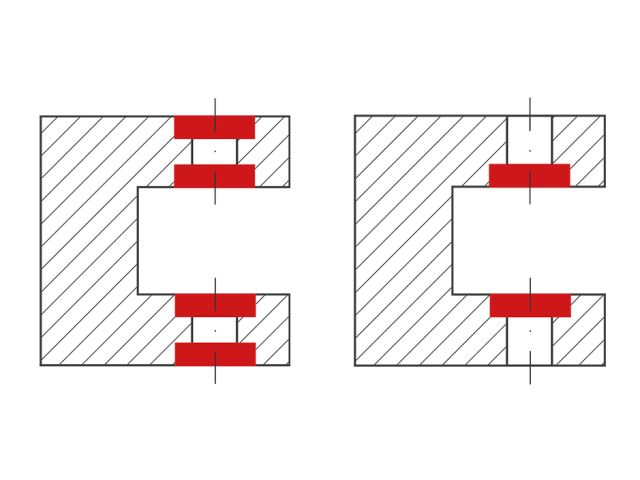

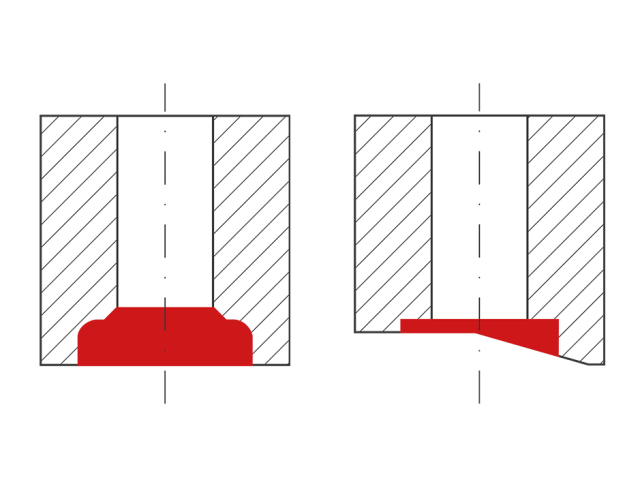

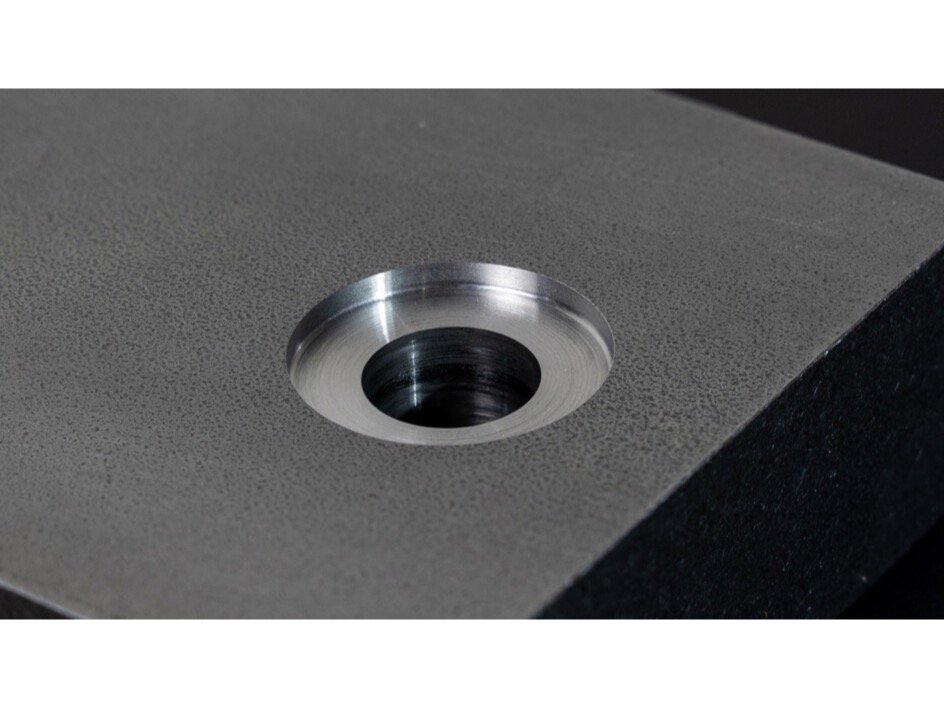

SOLO lager planforsenkning på for- og baksiden av et hull i én operasjon, uten å snu arbeidsstykket. Skjæret styres av turtallet, og brutt snitt er mulig. Hver løsning tilpasses bruken.
Sentrifugalkraft åpner og lukker skjæret

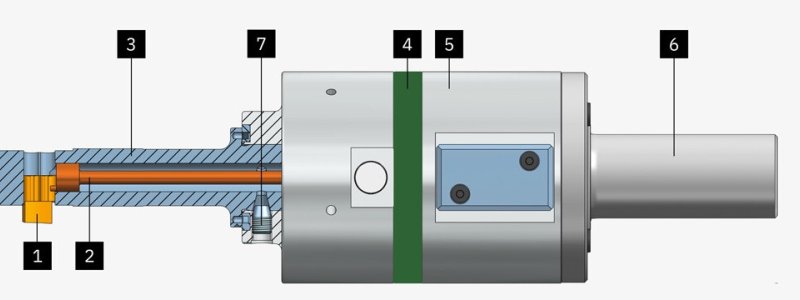

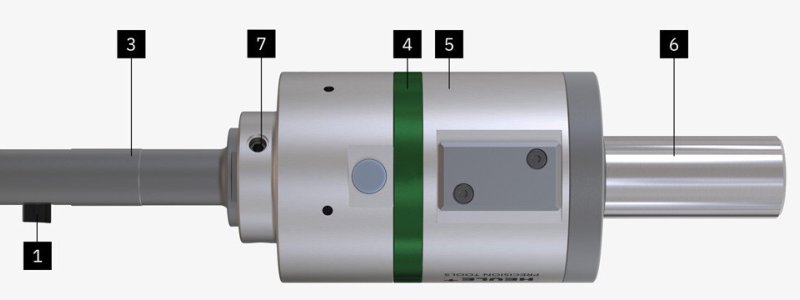

Styreenheten har to sentrifugalvekter og er tett mot smuss og kjølevæske. Styreenhet og skaft er standard, mens skjærhus, skjærstyring og skjær lages for hver bruk.
Konstruksjonen er enkel og mekanisk, med lite vedlikehold. Hardmetallskjæret byttes for hånd, og skjærgeometri og belegg tilpasses materialet.

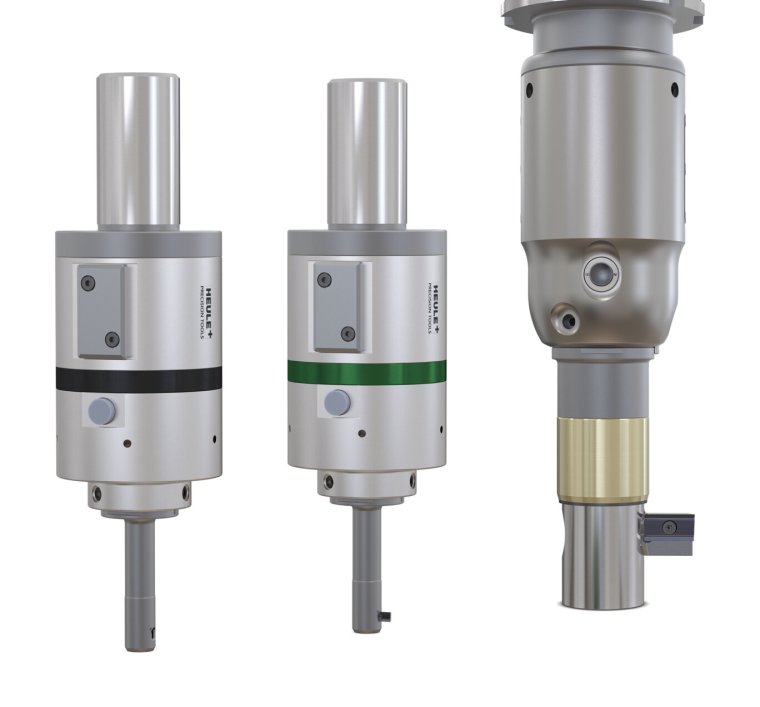

SOLO, SOLO2 og SOLO25
SOLO er for høye skjærehastigheter, SOLO2 og SOLO25 for lave. Det finnes ikke noe standardprogram – hver løsning tilpasses.
| SOLO | SOLO2 | SOLO25 | |
|---|---|---|---|
| Hulldiameter | Ø 6,0–25,0 mm | Ø 6,0–25,0 mm | Ø 25,0–45,0 mm |
| Farge på senterring | svart | grønn | ingen |
| Skjær ved spindelstopp | inne | ute | ute |
| Turtall skjær ut | 1 900 o/min | 0 (spindelstopp) | 0 (spindelstopp) |
| Turtall skjær inn | 0 (spindelstopp) | 1 900 o/min | 2 200 o/min |
| Bearbeidingsturtall | over 1 900 o/min | 0–1 500 o/min | 0–1 500 o/min |

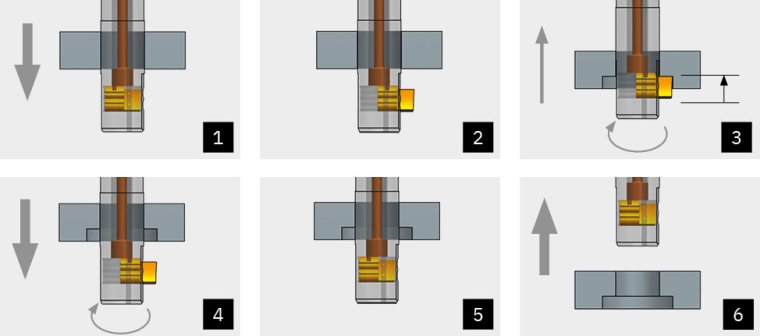

Slik virker det
- Verktøyet tas i bruk uten momentarm eller ombygging av maskinen, og forsenkingen gjøres fra samme side som boringen.
- Når spindelen står, ligger sentrifugalvektene inne ved senteret av styreenheten.
- Når spindelen når aktiveringsturtallet, slynges vektene ut mot anslaget.
- Et tannhjul omsetter den radielle bevegelsen til rotasjon av skjærstyringen.
- En eksenterbolt i skjærstyringen griper i et spor i skjæret, som går ut eller inn med en gang.
- Når spindelen stopper, fører returfjærer vektene tilbake til utgangsstilling.
Statorhus for lavtrykksturbin
Forsenkning fra Ø 7 til Ø 13 mm med fas i Inconel 718, 3 200 hull i året. 75 % kortere tid per hull og halvert maskintid.

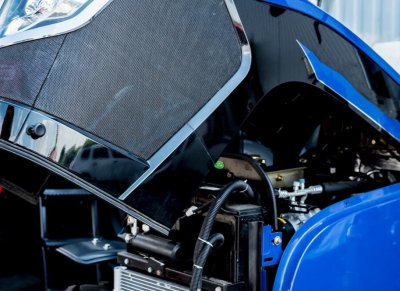

Girkassedel til traktor
Forsenkning Ø 19 mm, ca. 10 mm dyp, i et Ø 12,5 mm-hull. Åtte deler per oppspenning, og interpoleringsfresingen er borte.

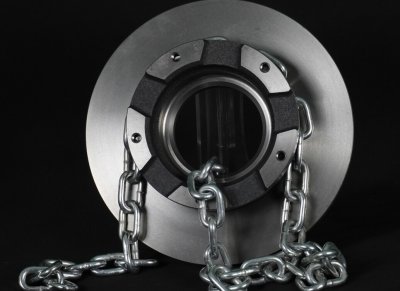

Kjettinghjultrommel
40 planforsenkninger Ø 40 mm bak Ø 21 mm-hull uten omspenning. Rundt én time spart per del, og overflaten holder Ra under 3,2.
Last ned
Katalog og dokumentasjon fra Heule (PDF, engelsk). Lenkene åpnes hos Heule.
