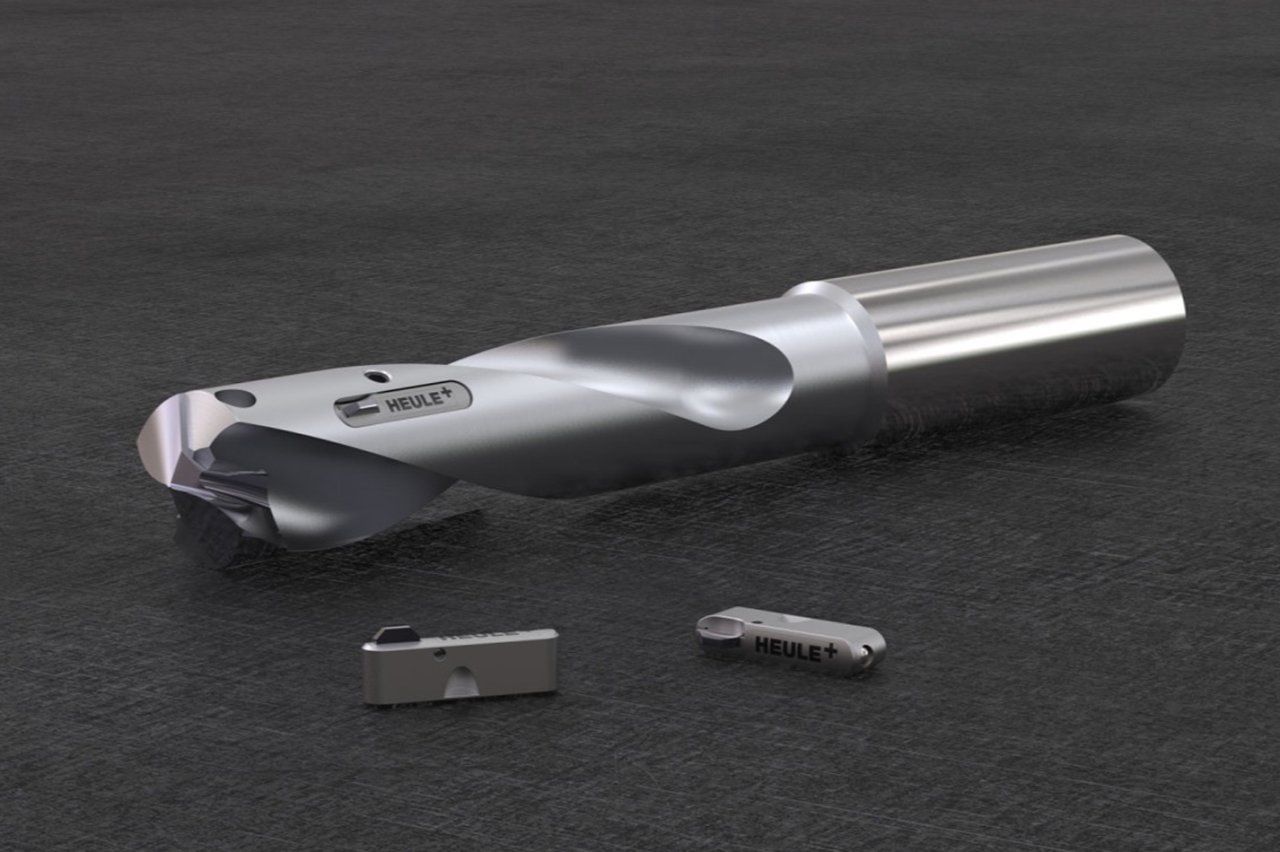

SNAP18-modul
SNAP18-modulen monteres i borkroppen du allerede bruker. Da bores hullet og fases for- og bakkanten i én operasjon. Modulen passer borkropper fra Ø 18,0 mm.
Din borkropp, Heules fasmodul
Borkroppen får en lomme i samråd med borprodusenten, og modulen festes med én skrue rett bak borhodet. Det gir korte vandringer, samtidig boring og fasing, større boredybde og mindre spon i veien ved fasingen.

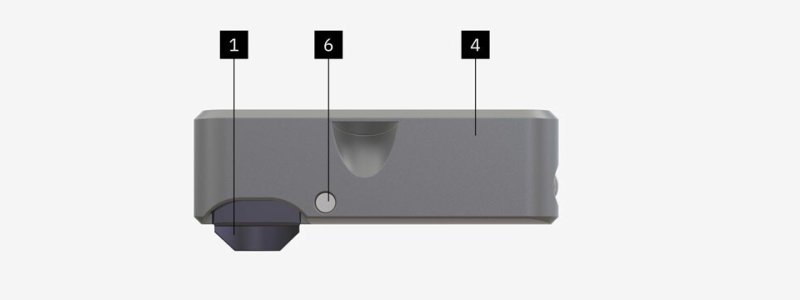

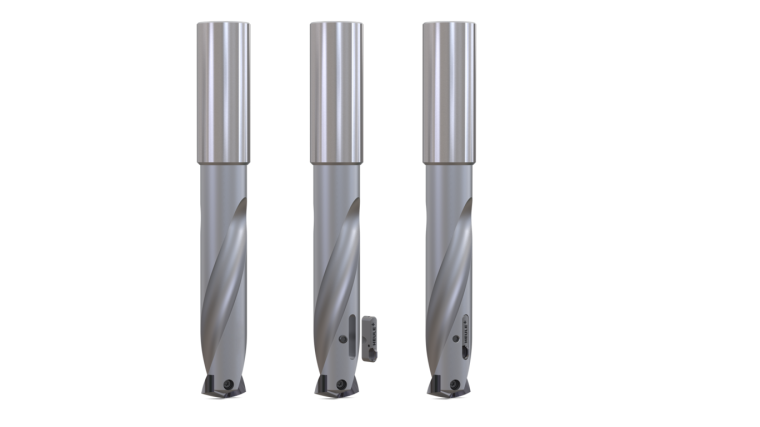

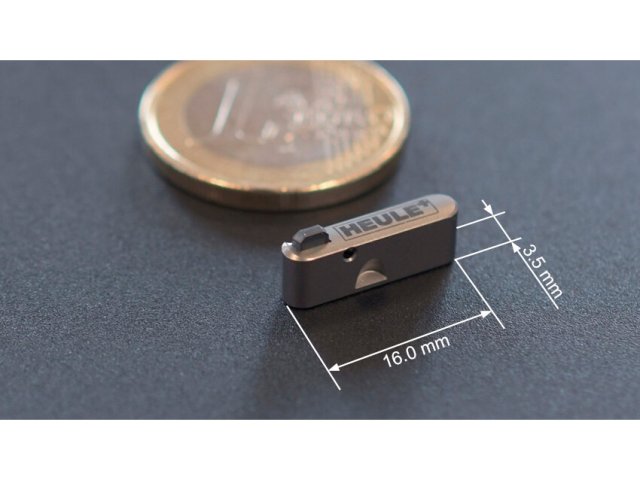

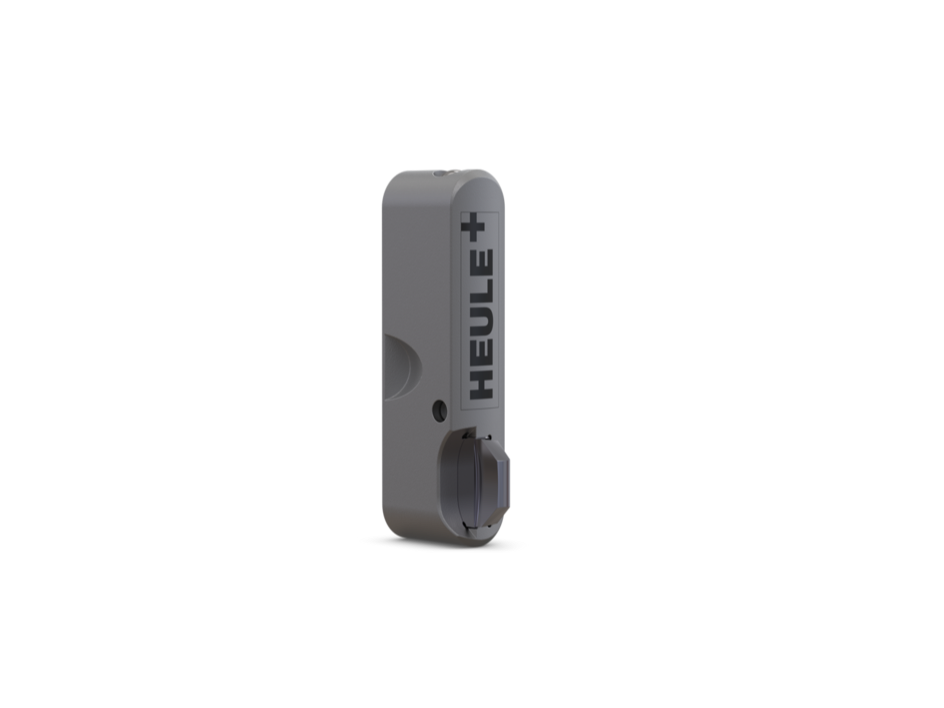

Modulen måler 16,0 × 3,5 × 5,0 mm og har få slitedeler. To moduler i samme borkropp gir høyere mating. Skjærene finnes med belegg for ulike materialer og byttes raskt med monteringsverktøy. Modulen passer ikke massive hardmetallbor.
SNAP18-modul
Fasstørrelsen avhenger av skjæret.
| Hulldiameter | Maks. fas | Serie |
|---|---|---|
| fra Ø 18,0 mm | 0,5–1,0 mm | SNAP18-modul |

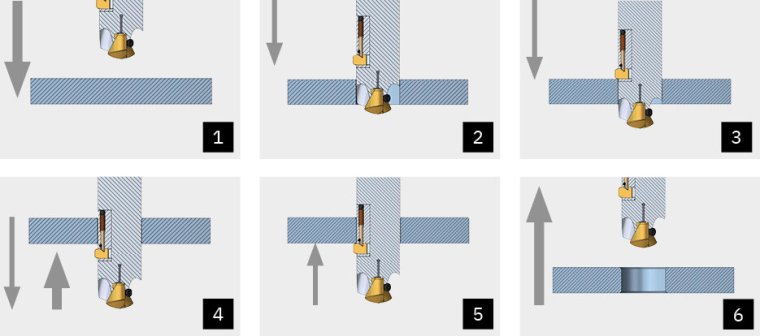

Slik virker det
- Borkroppen borer hullet mens modulen faser forkanten i arbeidsmating.

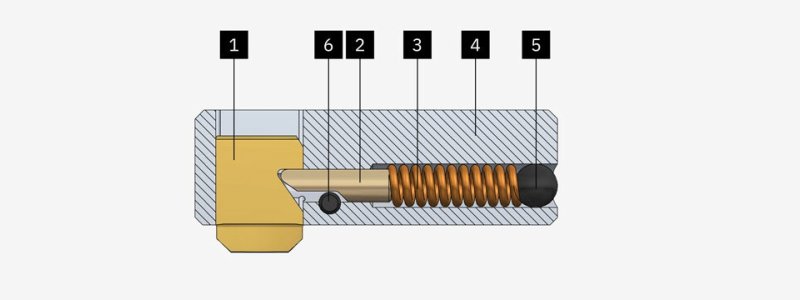

- Når fasen har riktig størrelse, trekker skjæret seg radielt inn – styrt av skjærgeometrien.
- Ved utgangen skyver en fjærbelastet styrebolt skjæret tilbake til nøytral stilling.

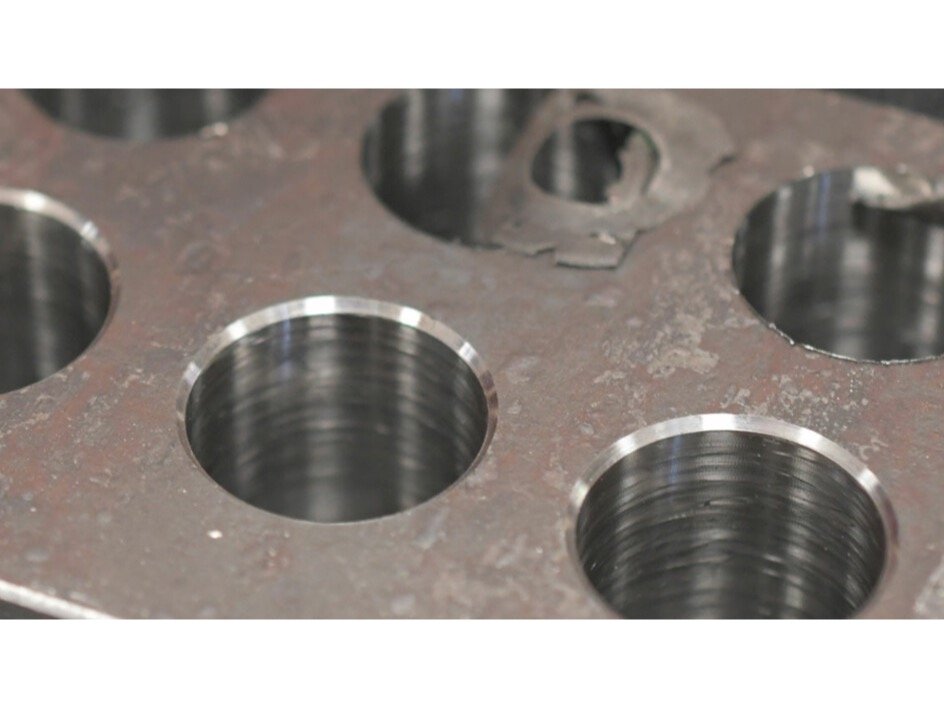

- Skjæret faser bakkanten. Fordi skjæret trekker seg inn automatisk, blir fasen jevn også på støpte deler med toleranseavvik.
Last ned
Katalog og dokumentasjon fra Heule (PDF, engelsk). Lenkene åpnes hos Heule.
