VEX

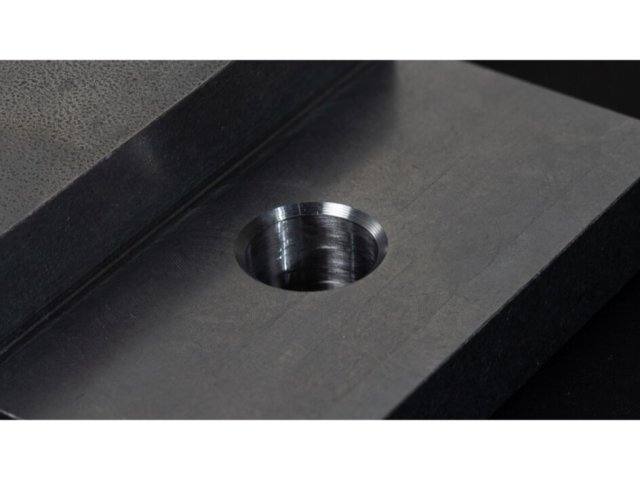

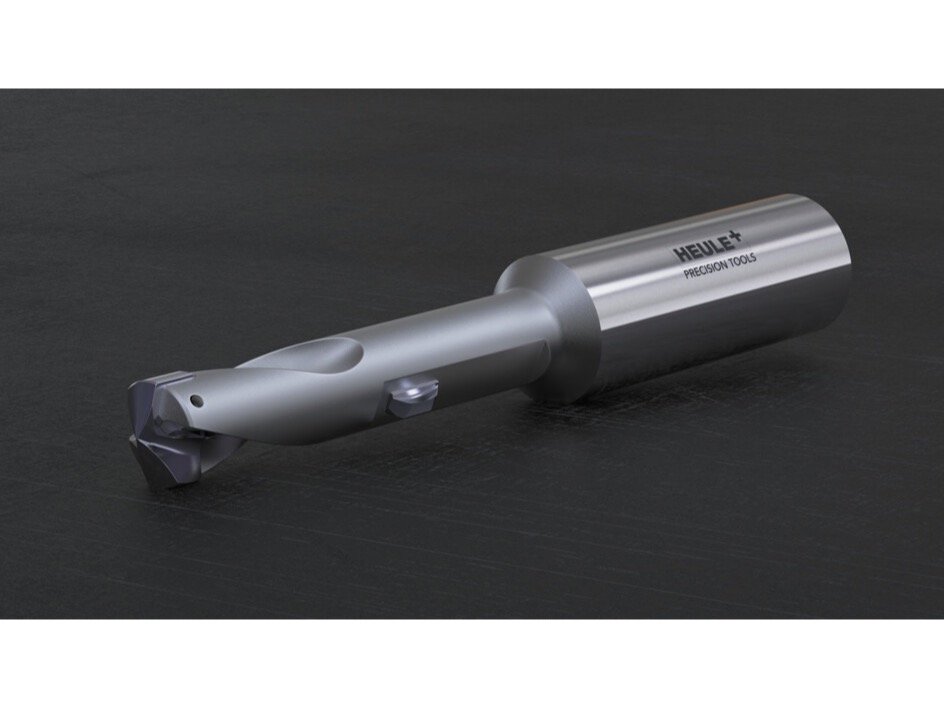

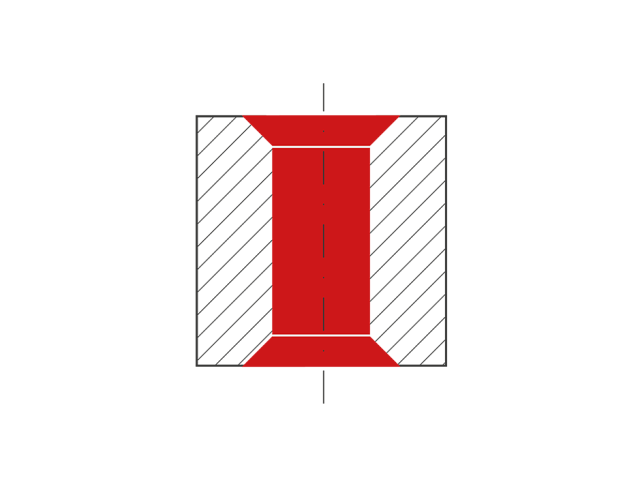

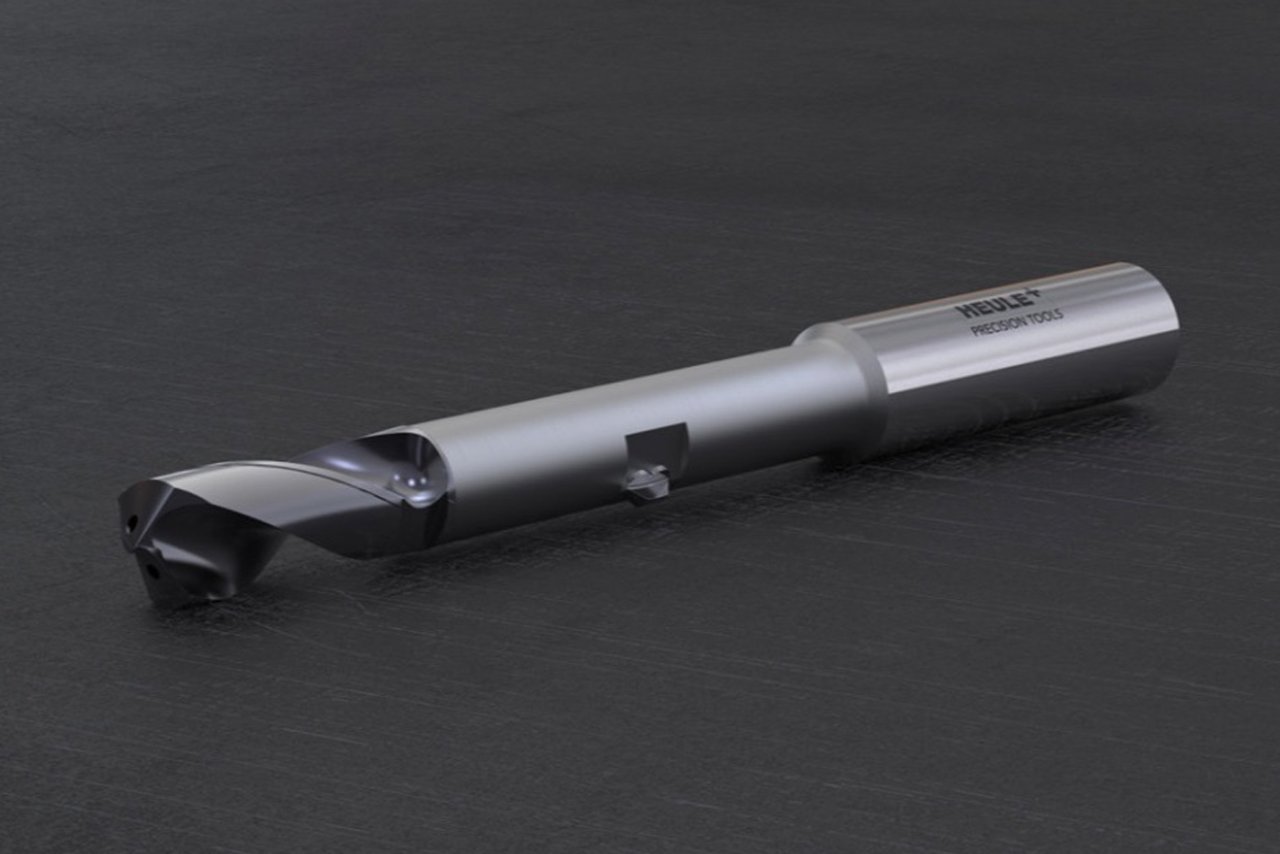

VEX borer hullet og faser for- og bakkanten i én operasjon, uten å snu arbeidsstykket eller bytte verktøy. Verktøyet finnes som VEX-S med innskrudd borspiss og VEX-P med utskiftbart borhode.
Utskiftbar borspiss og SNAP-skjær

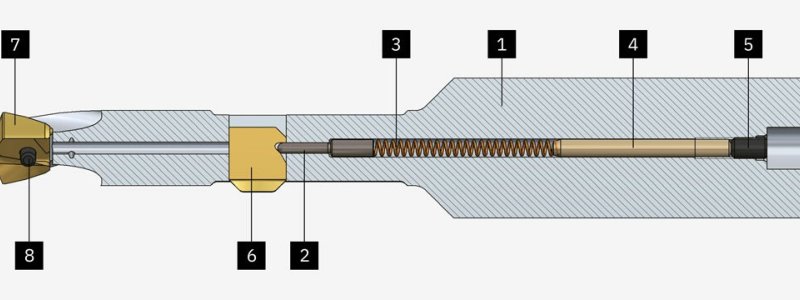

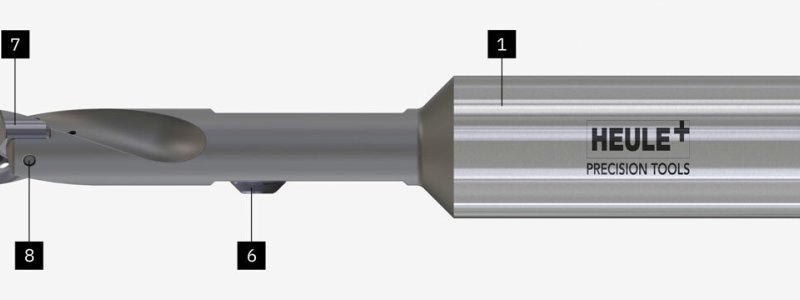

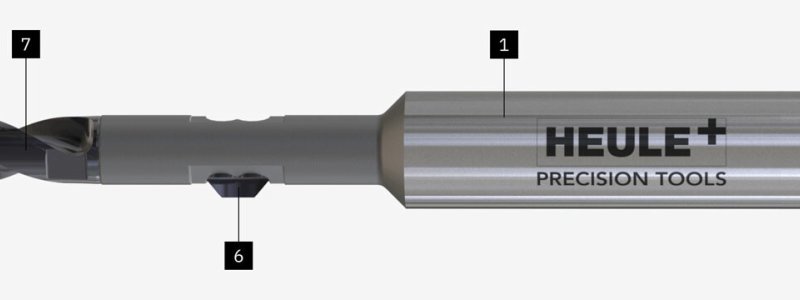

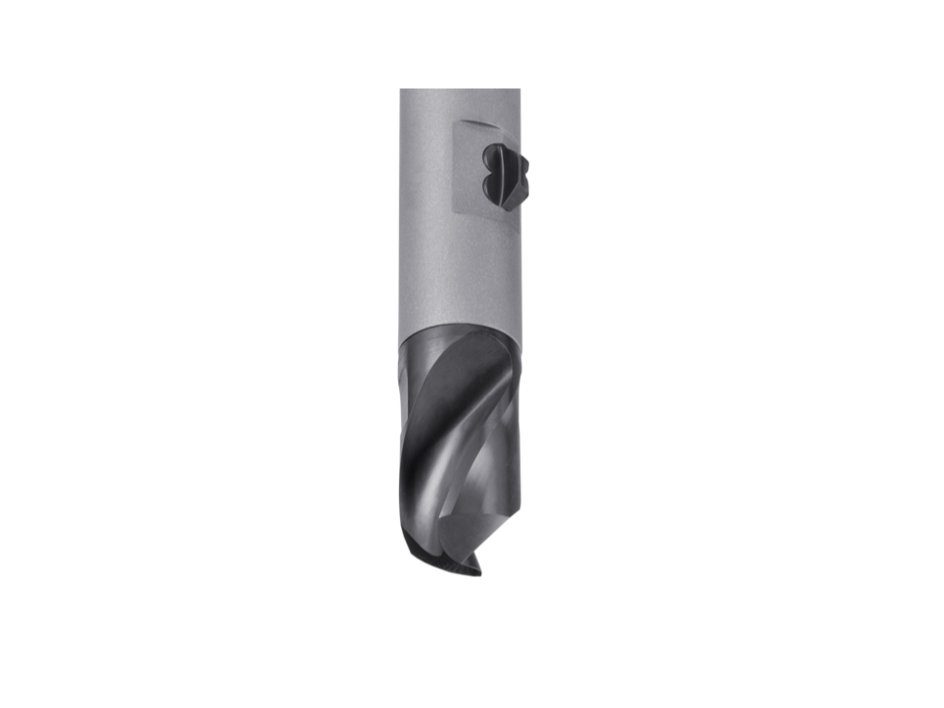

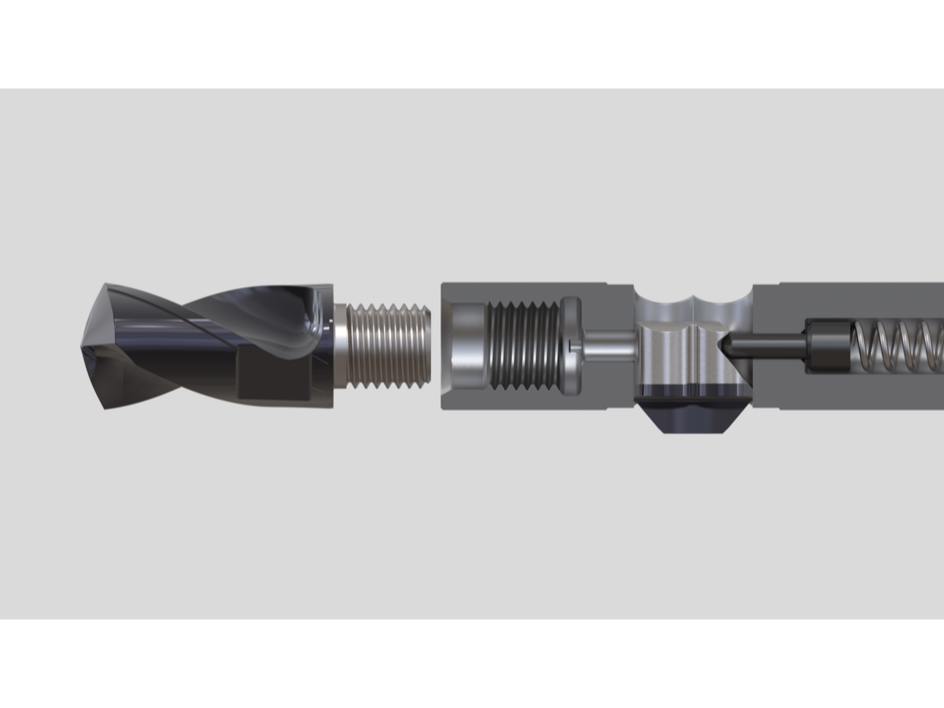

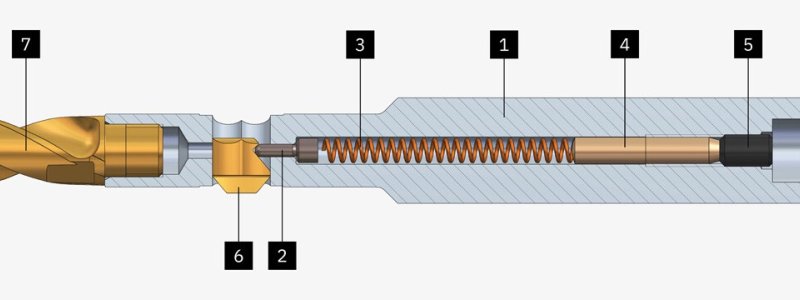

VEX-S har en innskrudd spiralborspiss i hardmetall, VEX-P et borhode som festes med spennskrue. Begge har et SNAP-skjær i verktøykroppen for for- og bakfas.
Borspiss og skjær er i belagt hardmetall og byttes enkelt. En fjærbelastet styrebolt posisjonerer fasskjæret nøyaktig. Innvendig kjøling er mulig fra Ø 6,0 mm.

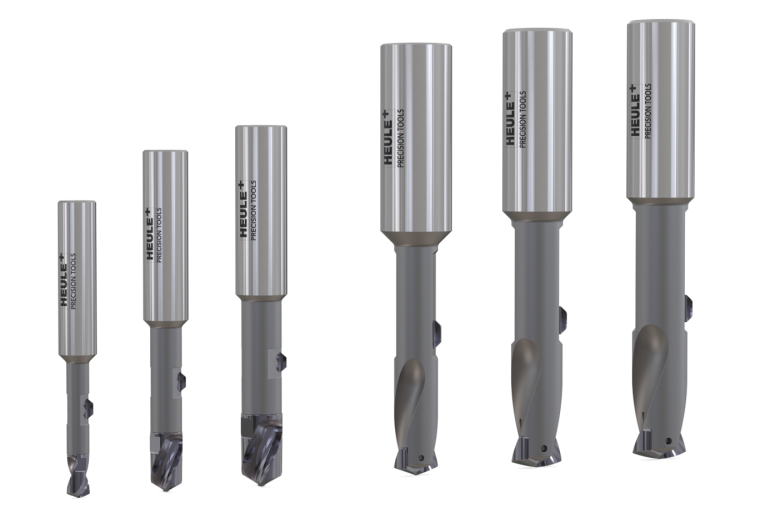

VEX-S og VEX-P
Maks. fasstørrelse er 1,0 mm i alle serier. Skjærene finnes for- og bakoverskjærende eller kun bakover.
| Hulldiameter | Maks. dybde 1 × D | Maks. dybde 2 × D | Innv. kjøling | Serie |
|---|---|---|---|---|
| 5,0–5,99 mm | 6,0 mm | 12,0 mm | nei | B |
| 6,0–6,99 mm | 7,0 mm | 14,0 mm | valgfritt | C |
| 7,0–8,49 mm | 8,5 mm | 17,0 mm | valgfritt | D |
| 8,5–10,49 mm | 10,5 mm | 21,0 mm | valgfritt | E |
| 10,5–11,49 mm | 11,5 mm | 23,0 mm | valgfritt | F |
| Hulldiameter | Maks. dybde 1,5 × D | Innv. kjøling | Serie |
|---|---|---|---|
| 11,0–13,99 mm | 21,0 mm | ja | C |
| 14,0–17,00 mm | 25,5 mm | ja | D |

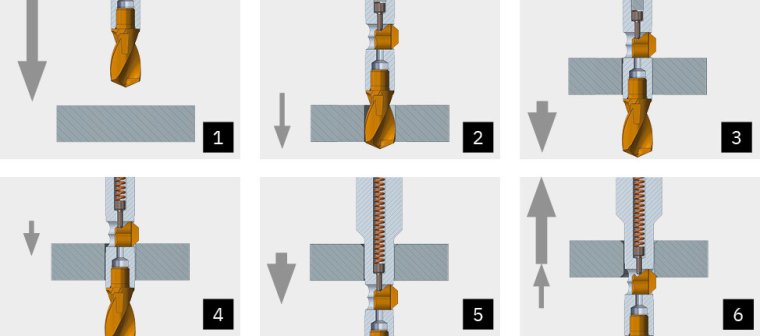

Slik virker det
- Boring: Borspissen (VEX-S) eller borhodet (VEX-P) lager hullet.
- Forfas: SNAP-skjæret lager fasen i arbeidsmating.
- Når fasen har riktig størrelse, trekker skjæret seg radielt inn i verktøykroppen.
- Bakfas: Ved utgangen skyver styrebolten skjæret tilbake til nøytral stilling, og bakkanten fases.
Kjedehjul i stålstøp
12 hull Ø 16 mm med fas 0,5 × 45°. Syklustiden falt fra 320 til 210 sekunder – 34 % kortere.
Skallringkobling i ADC 10
12 hull Ø 5 mm, én million deler i året. Boring og for- og bakfas i én operasjon gjorde to maskineringssentre overflødige.

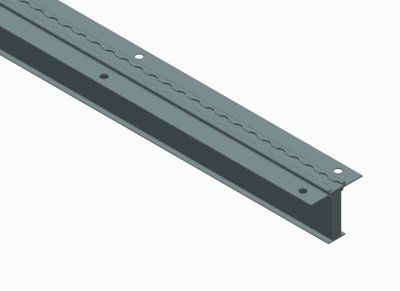

Flykomponent i aluminium
Boring, fasing og avgrading av tynne profiler samlet i én operasjon. Prosesstiden ble halvert.

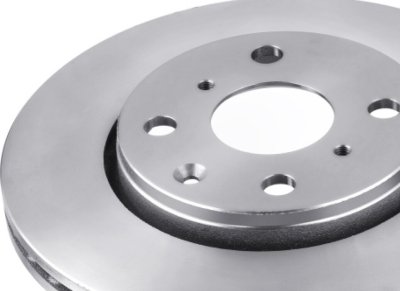

Bremseskive
Kjernehull for M8 med fas, og Ø 8,6 mm-hull med forsenkning Ø 17,2 mm – tørt. Over 30 000 hull per verktøy.

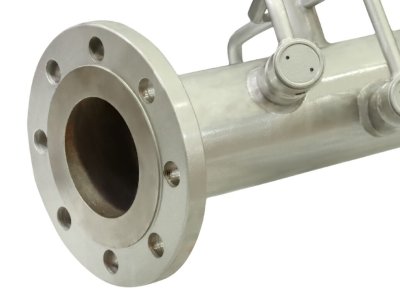

Strømningsmåler i rustfritt stål
Krysshull Ø 6 mm med bakfas 0,25 × 45°, 3 000 hull i måneden. Én operasjon, ingen manuell avgrading.
